در این مقاله جامع، به بررسی تخصصی چک لیست تجهیزات صاعقه گیر با شعاع ۹۰ متر میپردازیم. انتخاب صحیح تجهیزات برای حفاظت از ساختمانها، کارخانجات و فضاهای باز در برابر تخلیه الکتریکی اتمسفر (صاعقه) نه تنها ضامن امنیت جانی است، بلکه از خسارات مالی سنگین به تجهیزات الکتریکی نیز جلوگیری میکند.
در ادامه، لیست کامل قطعات مورد نیاز همراه با مشخصات فنی و قیمتهای بهروز (مطابق با استعلام شما) آورده شده است.
راهنمای خرید و چک لیست تجهیزات صاعقه گیر (شعاع ۹۰ متر)
سیستمهای صاعقهگیر الکترونیکی (ESE) بر اساس شعاع پوششدهی طبقهبندی میشوند. برای دستیابی به شعاع حفاظت ۹۰ متر (در کلاسهای حفاظتی مشخص)، استفاده از یک صاعقهگیر با تکنولوژی پیشرفته مانند صاعقه گیر تندر ۴۵ الزامی است.
چرا سیستم صاعقه گیر با شعاع ۹۰ متر؟
این سطح از حفاظت معمولاً برای مجتمعهای مسکونی بزرگ، سوله های صنعتی، پالایشگاهها و مراکز حساس که دارای وسعت زیادی هستند، انتخاب میشود. عدد ۹۰ متر به این معناست که صاعقهگیر نصب شده در بالاترین نقطه، قادر است تا فاصله ۹۰ متری اطراف خود را (بسته به ارتفاع نصب) تحت پوشش قرار دهد.
جدول لیست قیمت و قطعات سیستم صاعقه گیر و ارتینگ
در جدول زیر، تمامی قطعات مورد نیاز برای راه اندازی یک سیستم کامل آورده شده است:
| ردیف | شرح کالای متعلقات سیستم صاعقه گیر و سیستم ارت | تعداد | واحد | قیمت واحد (تومان) | قیمت کل (تومان) |
|---|---|---|---|---|---|
| ۱ | صاعقه گیر تندر Thunder 45 (ساخت ایران) | ۱ | عدد | ۷,۱۵۱,۰۰۰ | ۷,۱۵۱,۰۰۰ |
| ۲ | متعلقات صاعقه گیر (پایه نیم متری + کانکتور+ کلمپ) | ۱ | عدد | ۱۵۵,۰۰۰ | ۱۵۵,۰۰۰ |
| ۳ | پایه فلزی ۵ متری گالوانیزه گرم | ۱ | عدد | ۱,۲۵۰,۰۰۰ | ۱,۲۵۰,۰۰۰ |
| ۴ | سیم مسی ۵۰ (هادی نزولی) | ۴۰ | متر | ۹۰,۹۰۰ | ۳,۶۳۶,۰۰۰ |
| ۵ | بست سیم مسی ۵۰ به پایه | ۱۰ | عدد | ۷,۵۰۰ | ۷۵,۰۰۰ |
| ۶ | بست سیم مسی ۵۰ به دیوار + پیچ و رولپلاک | ۲۰ | عدد | ۵,۸۵۰ | ۱۱۷,۰۰۰ |
| ۷ | دریچه بازدید همراه با شینه مسی و مقره | ۱ | عدد | ۱۶۵,۰۰۰ | ۱۶۵,۰۰۰ |
| ۸ | میله راد زمین سایز ۱۶ (طول ۱.۵ متر) | ۶ | عدد | ۷۰,۰۰۰ | ۴۲۰,۰۰۰ |
| ۹ | کلمپ سیم به میله | ۶ | عدد | ۲۲,۰۰۰ | ۱۳۲,۰۰۰ |
| ۱۰ | مواد کاهنده سوپر اکتیو S.A.R. Nano (۳۰ کیلویی) | ۱۲ | کیسه | ۵۲,۰۰۰ | ۶۲۴,۰۰۰ |
| ۱۱ | کانتر (شمارنده) صاعقه آنالوگ Striker | ۱ | عدد | ۳,۶۵۰,۰۰۰ | ۳,۶۵۰,۰۰۰ |
| ۱۲ | جعبه مخصوص کانتر شمارنده | ۱ | عدد | ۱۳۵,۰۰۰ | ۱۳۵,۰۰۰ |
| ۱۳ | چراغ چشمک زن دکل سولار + کلمپ | ۱ | عدد | ۵۸۵,۰۰۰ | ۵۸۵,۰۰۰ |
| ۱۴ | کابلشو مسی ۵۰ | ۲ | عدد | ۱۴,۵۰۰ | ۲۹,۰۰۰ |
| جمع کل |
تحلیل فنی قطعات کلیدی در چک لیست

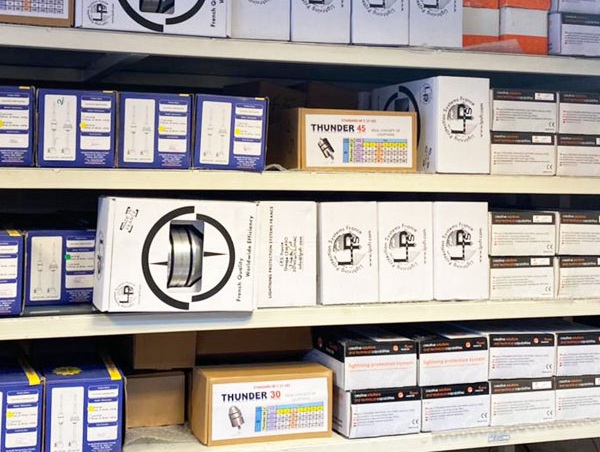

۱. صاعقه گیر تندر Thunder 45
قلب تپنده این سیستم، صاعقهگیر مدل Thunder 45 است. این محصول با بهرهگیری از فناوری یونیزاسیون وابسته به زمان، قبل از برخورد صاعقه با ساختمان، مسیر تخلیه را به سمت خود جذب میکند. شعاع ۹۰ متری این مدل، آن را به گزینهای اقتصادی و قدرتمند برای پروژههای نیمهصنعتی تبدیل کرده است.
۲. سیستم هادی نزولی (سیم مسی ۵۰)
برای انتقال جریان عظیم صاعقه به زمین، از سیم مسی نمره ۵۰ استفاده میشود. انتخاب سیم مسی با خلوص بالا و سایز استاندارد بسیار حیاتی است، زیرا در صورت ضعف در این بخش، گرمای ناشی از جریان صاعقه میتواند باعث آتشسوزی شود.
۳. سیستم ارتینگ و مواد کاهنده S.A.R. Nano
برای اینکه صاعقه به درستی در زمین تخلیه شود، مقاومت چاه ارت باید بسیار پایین (زیر ۲ اهم) باشد. استفاده از مواد کاهنده سوپر اکتیو نانو که دارای تاییدیه دانشگاهی هستند، تضمین میکند که حتی در زمینهای خشک و سنگی، مقاومت زمین در حد مطلوب باقی بماند.
۴. کانتر صاعقه (Striker)
نصب شمارنده صاعقه به شما این امکان را میدهد که از تعداد دفعات برخورد صاعقه به سیستم مطلع شوید. این موضوع برای بازرسیهای دورهای و اطمینان از سلامت تجهیزات پس از هر تخلیه الکتریکی ضروری است.
۵. پایه گالوانیزه گرم
به دلیل نصب در محیط باز و ارتفاع بالا، پایه ۵ متری باید حتماً دارای پوشش گالوانیزه گرم باشد تا در برابر رطوبت و خوردگی مقاوم بماند.
نکات مهم در نصب سیستم صاعقه گیر
ارتفاع نصب: برای دستیابی به حداکثر شعاع حفاظت (۹۰ متر)، رعایت ارتفاع دکل طبق کاتالوگ سازنده (معمولاً حداقل ۵ متر بالاتر از مرتفعترین نقطه ساختمان) الزامی است.

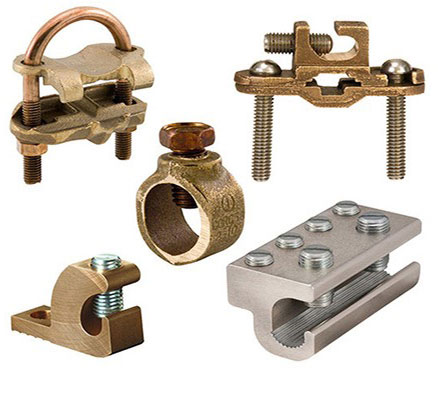

اتصالات: تمامی کلمپها و بستها باید از جنس برنج یا مس باشند تا از خوردگی گالوانیک جلوگیری شود.
تست دورهای: سیستم ارتینگ و صاعقهگیر باید به صورت سالانه توسط کارشناسان تست و گواهی سلامت دریافت کنند.
جمعبندی
خرید تجهیزات صاعقهگیر یک سرمایهگذاری برای امنیت است. چک لیست فوق با هزینه حدودی ۱۸ میلیون تومان، یک پکیج کامل و استاندارد را برای حفاظت از سازه شما با شعاع پوشش ۹۰ متر فراهم میآورد. استفاده از برند ایرانی تندر علاوه بر حمایت از تولید داخلی، دسترسی به خدمات پس از فروش و قیمت مناسبتر را نیز به همراه دارد.
نیاز به مشاوره دارید؟ برای طراحی دقیق نقشه سیستم ارتینگ و جانمایی صاعقهگیر، حتماً با مهندسین متخصص در این حوزه مشورت کنید.
