در دنیای امروز که وابستگی صنایع و کسبوکارها به تجهیزات الکترونیکی حساس و سیستمهای برق اضطراری به حداکثر رسیده است، پایداری و ایمنی برق اهمیت حیاتی دارد. سیستمهای UPS (منبع تغذیه بدون وقفه) و ژنراتورها دو رکن اصلی تامین توان در زمان قطعی برق هستند. اما سؤالی که اغلب نادیده گرفته میشود این است: چگونه میتوان ایمنی این تجهیزات و اپراتورها را تضمین کرد؟ پاسخ در یک کلمه خلاصه میشود: ارتینگ (Earthing). در این مقاله به بررسی تخصصی سیستم ارتینگ برای UPS و ژنراتور، چالشها، استانداردها و نکات کلیدی نصب خواهیم پرداخت.
سیستم ارتینگ چیست و چرا برای UPS و ژنراتور ضروری است؟
سیستم ارتینگ یا اتصال به زمین، فرآیندی است که در آن بدنهی فلزی تجهیزات الکتریکی و نقطه خنثی (Neutral) سیستم به زمین متصل میشوند. هدف اصلی از این کار، هدایت جریانهای خطا، الکتریسیته ساکن و نویزهای الکتریکی به زمین است.
در سیستمهای UPS و ژنراتور، ارتینگ سه وظیفه اصلی بر عهده دارد:
حفاظت از جان انسانها: جلوگیری از برقگرفتگی در صورت اتصال کوتاه یا نشت جریان به بدنه دستگاه.
حفاظت از تجهیزات حساس: جلوگیری از آسیب دیدن بردهای الکترونیکی در برابر نوسانات شدید و ولتاژهای ناگهانی.
کاهش نویز الکتریکی: ایجاد یک پتانسیل مرجع صفر برای عملکرد صحیح مدارهای کنترلی و مخابراتی.
ارتینگ در سیستمهای UPS

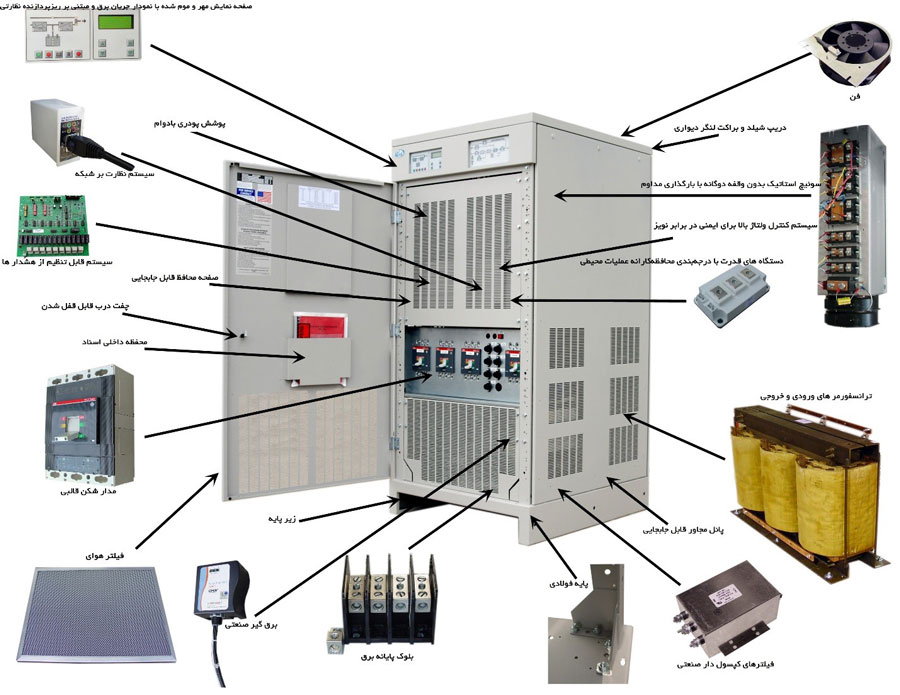

UPSها به دلیل ساختار داخلی که شامل رکتیفایر، اینورتر و باتری است، ملاحظات ارتینگ خاص خود را دارند.
۱. نقش ارت در حذف نویز
تجهیزات IT و سرورهایی که به UPS متصل هستند، دارای فیلترهای EMI/RFI هستند که جریانهای نشتی کوچکی را به ارت میفرستند. اگر سیستم ارتینگ ضعیف باشد، این نویزها در سیستم باقی مانده و باعث اختلال در انتقال دادهها یا ریست شدن ناگهانی سرورها میشوند.
۲. ارتینگ در حالت بایپس (Bypass)
هنگامی که UPS به حالت بایپس میرود، مسیر جریان مستقیم از برق شهر تامین میشود. در این حالت، پیوستگی سیم ارت بین ورودی و خروجی UPS باید حفظ شود تا حفاظت تجهیزات مصرفکننده مختل نگردد.
۳. ارتینگ باتریها
کابینت باتریهای UPS نیز باید به سیستم ارتینگ متصل شوند. در صورت بروز خطا در سلولهای باتری یا نشت اسید که منجر به اتصال بدنه شود، وجود ارت مانع از بروز آتشسوزی یا برقگرفتگی میشود.
ارتینگ در ژنراتورها (دیزل ژنراتور)
ژنراتورها به عنوان یک منبع تولید توان مستقل، چالشهای متفاوتی در بحث ارتینگ دارند.
۱. سیستم خنثی (Neutral) در ژنراتور
یکی از مباحث مهم، اتصال نقطه نول ژنراتور به زمین است. اگر ژنراتور به عنوان یک “منبع جداگانه مشتق شده” (Separately Derived System) عمل کند، نول آن باید حتماً به شینه ارت متصل شود.
۲. حفاظت در برابر صاعقه و اضافه ولتاژ
ژنراتورهایی که در فضای باز نصب میشوند، در معرض برخورد صاعقه هستند. یک سیستم ارتینگ اصولی با چاه ارت استاندارد، انرژی عظیم صاعقه را به زمین منتقل کرده و از سوختن سیمپیچهای ژنراتور جلوگیری میکند.
چالش کلیدی: ارتینگ مشترک یا جداگانه؟
یکی از سوالات رایج مهندسان این است که آیا برای UPS، ژنراتور و برق شهر باید چاههای ارت جداگانه حفر کرد؟
طبق استانداردهای مدرن (مانند IEEE و IEC)، تمام سیستمهای ارتینگ در یک ساختمان باید به یکدیگر متصل (Equipotential Bonding) شوند. ایجاد چاههای ارت جداگانه و ایزوله میتواند باعث ایجاد اختلاف پتانسیل خطرناک بین تجهیزات در لحظه بروز خطا شود که منجر به سوختن تجهیزات حساس میشود.

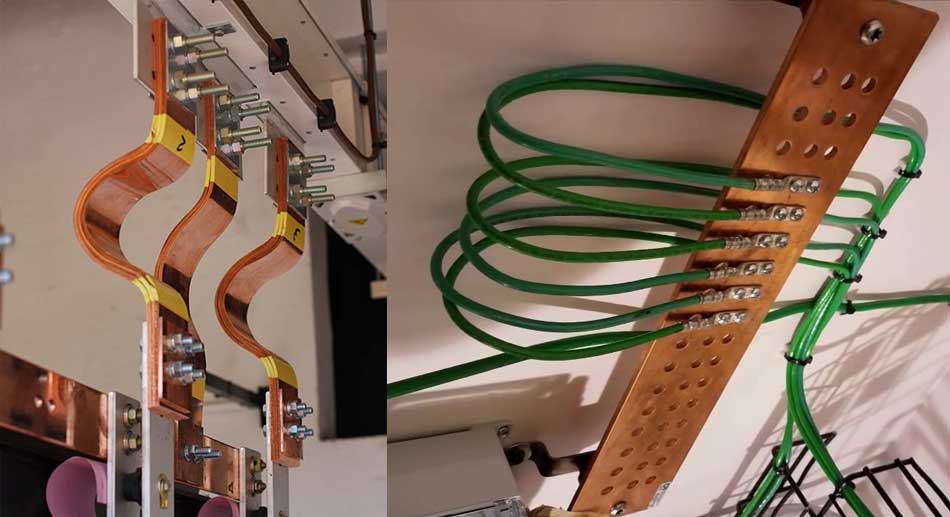

توصیه: تمام شینههای ارت را به یک شبکه همپتانسیل متصل کنید تا مرجع ولتاژ برای همه سیستمها یکسان باشد.
نکات فنی در نصب ارتینگ برای سیستمهای برق اضطراری
برای دستیابی به یک ارتینگ ایمن و کارآمد، رعایت موارد زیر الزامی است:
- مقاومت چاه ارت: برای سیستمهای حساس و UPS، مقاومت چاه ارت باید معمولاً زیر ۲ اهم (و در برخی موارد خاص زیر ۱ اهم) باشد.
- سایز کابل ارت: کابل ارت باید بر اساس حداکثر جریان اتصال کوتاه احتمالی انتخاب شود. استفاده از کابلهای ضعیف میتواند در لحظه خطا باعث ذوب شدن عایق شود.
- استفاده از کلیدهای چهار پل (4-Pole): در سیستمهایی که ژنراتور و برق شهر جابجا میشوند (ATS)، استفاده از کلید ۴ پل برای قطع و وصل نول ضروری است تا از گردش جریانهای سرگردان (Circulating Currents) جلوگیری شود.
- جلوگیری از ایجاد حلقه ارت (Ground Loop): طراحی باید به گونهای باشد که مسیرهای موازی متعدد برای ارت ایجاد نشود که باعث القای نویز گردد.
استانداردهای مرجع در ارتینگ
در طراحی سیستم ارتینگ برای UPS و ژنراتور، باید به استانداردهای زیر مراجعه کرد:
IEEE 1100 (کتاب زمرد): راهنمای جامع برای ارتینگ تجهیزات الکترونیکی حساس.
IEC 60364: استانداردهای بینالمللی تاسیسات الکتریکی ساختمان.
استاندارد ملی ایران (نشریه ۱۱۰): الزامات ارتینگ در پروژههای داخلی.
مزایای اجرای صحیح سیستم ارتینگ
اجرای یک سیستم ارتینگ مهندسی شده هزینهای در مقابل مزایای آن ندارد:
- افزایش طول عمر تجهیزات: با حذف ولتاژهای ناخواسته، استرس روی قطعات الکترونیکی کاهش مییابد.
- پایداری شبکه: کاهش خطاهای ناشناخته و قطع شدنهای بیدلیل UPS.
- تاییدیه ارگانهای ناظر: دریافت استانداردهای ایمنی و آتشنشانی برای ساختمانهای تجاری و صنعتی.
نگهداری و تست دورهای
سیستم ارتینگ “نصب کن و فراموش کن” نیست. رطوبت خاک، خوردگی الکترودها و شل شدن اتصالات میتواند مقاومت زمین را به مرور زمان افزایش دهد.
تست سالانه: مقاومت چاه ارت باید سالی یک بار با دستگاه “ارت تستر” (Earth Tester) اندازهگیری شود.
بازرسی اتصالات: اطمینان از عدم اکسیداسیون در محل اتصال کابل به شینه ارت.
جمعبندی
ارتینگ برای سیستمهای UPS و ژنراتور تنها یک موضوع جانبی نیست، بلکه قلب تپنده ایمنی و پایداری در سیستمهای برق اضطراری است. نادیده گرفتن ارتینگ صحیح میتواند منجر به خسارات مالی سنگین به تجهیزات گرانقیمت و از آن مهمتر، خطرات جانی جبرانناپذیر شود.
اگر قصد نصب UPS یا ژنراتور دارید، حتماً پیش از بهرهبرداری، از یک متخصص بخواهید سیستم ارتینگ شما را بر اساس نوع بار و مشخصات فنی دستگاهها طراحی و اجرا کند. همپتانسیلسازی، انتخاب مقاومت مناسب و بازرسیهای دورهای، کلید داشتن یک سیستم برق بدون دغدغه است.
