آیا تا به حال فکر کردهاید که چگونه میتوان یک ساختمان را در برابر طوفانهای رعد و برق و خطرات ناشی از الکتریسیته ساکن محافظت کرد؟ یکی از ارکان اصلی و حیاتی در سیستمهای حفاظتی، تسمه گالوانیزه است. این محصول که اغلب به عنوان «نوار مس» یا «تسمه فولادی گالوانیزه گرم» شناخته میشود، نقش شریان حیاتی را در هدایت جریانهای خطرناک به سمت زمین ایفا میکند. در این مقاله به بررسی دقیق کاربردها، مزایا و نکات فنی تسمه گالوانیزه در سیستمهای ارتینگ (Earthing) و صاعقهگیر میپردازیم.
چرا تسمه گالوانیزه؟ ویژگیهای کلیدی

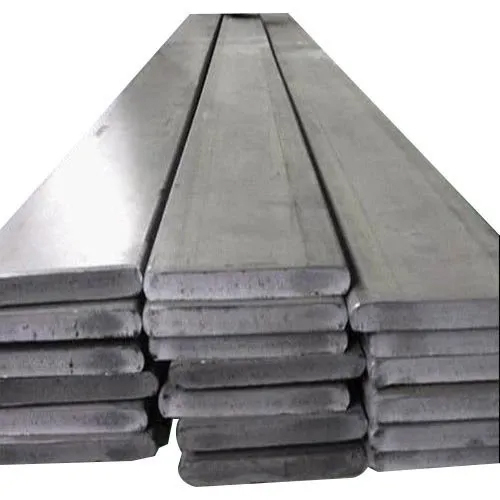

تسمه گالوانیزه نوارهایی از جنس فولاد هستند که روی سطح آنها لایهای از فلز گالوانیوم (روی) پوشش داده شده است. این فرآیند پوششدهی باعث ایجاد مقاومت بالا در برابر خوردگی و زنگزدگی میشود. اما چرا این ویژگی در سیستم ارتینگ و صاعقهگیر اهمیت دارد؟
مقاومت در برابر خوردگی: سیستمهای ارتینگ معمولاً در تماس مستقیم با خاک مرطوب قرار دارند. تسمه گالوانیزه با داشتن پوشش روی، سالها بدون آسیب دیدگی دوام میآورد.
رسانایی الکتریکی مناسب: اگرچه رسانایی مس بالاتر است، اما تسمه گالوانیزه تعادل خوبی بین هزینه و کارایی ایجاد میکند و برای هدایت جریانهای صاعقه کاملاً پاسخگو است.
استحکام مکانیکی: برخلاف سیمهای نازک، تسمهها مقاومت کششی و فشاری بالایی دارند و در برابر آسیبهای فیزیکی محیطی مقاومترند.
کاربرد تسمه گالوانیزه در سیستم ارتینگ (Grounding)
سیستم ارتینگ یا همان اتصال به زمین، هدف آن خنثی کردن ولتاژهای اضافی و جلوگیری از شوک الکتریکی برای افراد و تجهیزات است. در این سیستم، تسمه گالوانیزه کاربردهای زیر را دارد:
- اتصال اهرمهای ارت به شبکه زمین: تسمهها به عنوان رابط بین میلههای مسی یا فولادی (اهرمهای ارت) و سایر نقاط فلزی ساختمان عمل میکنند.

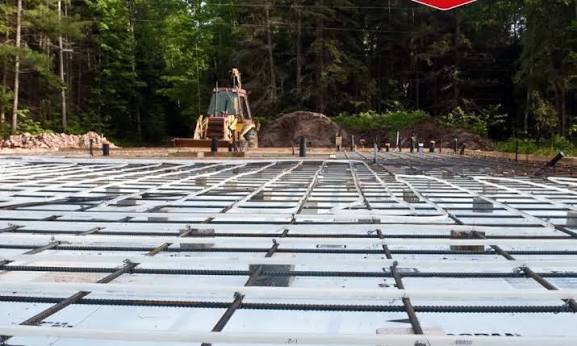

- شبکهکشی افقی و عمودی: در محوطهسازی صنعتی یا زیرساختهای بزرگ، از تسمه گالوانیزه برای ایجاد یک شبکه همبندی (Bonding) استفاده میشود تا تمام قطعات فلزی ساختمان در پتانسیل یکسان قرار گیرند.
- اتصال به لولههای آب و گاز: طبق استانداردهای ایمنی، بدنه فلزی لولههای ورودی باید به سیستم ارت متصل شوند. تسمه گالوانیزه بهترین گزینه برای این اتصالات است زیرا با مواد لولهکشی سازگاری دارد و از واکنشهای شیمیایی جلوگیری میکند.
نقش تسمه گالوانیزه در سیستم صاعقهگیر (Lightning Protection)
سیستم صاعقهگیر وظیفه جذب جریان بسیار بالای صاعقه و هدایت ایمن آن به داخل زمین را بر عهده دارد. در اینجا تسمه گالوانیزه سه بخش اصلی را پوشش میدهد:
۱. گیرنده صاعقه (Air Terminal)
گرچه گیرندهها معمولاً میلهای هستند، اما در برخی طرحهای خاص یا برای اتصال گیرندهها به هم، از تسمه استفاده میشود تا یک شبکه محافظتی در ارتفاع ایجاد شود.
۲. هدایتکننده (Conductor)
این مهمترین بخش کاربرد تسمه است. تسمه گالوانیزه به عنوان مسیر اصلی عبور جریان صاعقه از نوک ساختمان تا پایههای نگهدارنده و سپس به سمت چاه ارت استفاده میشود. ضخامت و عرض تسمه باید طوری انتخاب شود که بتواند جریان لحظهای چندین هزار آمپر را بدون ذوب شدن یا داغ شدن بیش از حد تحمل کند.
۳. سیستم زمین (Earth Electrode Connection)
در انتهای مسیر، تسمه گالوانیزه هدایتکننده را به میلههای ارت متصل میکند. کیفیت این اتصال نقطه ثقل ایمنی ساختمان است. استفاده از تسمه گالوانیزه با کیفیت بالا تضمین میکند که مقاومت زمین پایین بماند و جریان به طور کامل دفع شود.
نکات فنی مهم در نصب و انتخاب تسمه گالوانیزه
برای اطمینان از عملکرد صحیح سیستم، رعایت نکات زیر ضروری است:
ضخامت پوشش گالوانی: حتماً از تسمههایی با پوشش گالوانیزه گرم (Hot-Dip Galvanized) استفاده کنید. پوششهای سرد یا الکتروشیمیایی عمر کمتری در محیطهای خورنده دارند.
عرض و ضخامت استاندارد: بر اساس استاندارد IEC 62305، حداقل ابعاد تسمه فولادی برای هدایت صاعقه معمولاً ۵۰ میلیمتر عرض و ۳ میلیمتر ضخامت (یا معادل مساحت سطح مقطع مشابه) در نظر گرفته میشود.
اتصالات پیچ و مهره: اتصالات تسمهها نباید جوشکاری ساده باشد، مگر اینکه جوشکاری با روشهای ضد زنگ و با استفاده از مواد رسانا انجام شود. استفاده از بستهای مخصوص تسمه و پیچهای گالوانیزه توصیه میشود.
همبندی (Bonding): تمام اجزای فلزی ساختمان (نردبانها، ناودانها، اسکلت فلزی) باید به شبکه تسمه گالوانیزه متصل شوند تا از پدیده “جرقه جانبی” جلوگیری شود.
تفاوت تسمه گالوانیزه با نوار مس در سیستم ارت
بسیاری از مشتریان سوال میکنند: «چرا از مس استفاده نکنیم؟»
پاسخ ساده است: هزینه.
نوار مس رسانایی بهتری دارد اما قیمت آن بسیار بالاتر است و همچنین هدف سرقت قرار میگیرد. تسمه گالوانیزه با قیمتی مقرونبهصرفهتر، ایمنی لازم را برای اکثر پروژههای ساختمانی و صنعتی فراهم میکند. البته در پروژههای حساس مانند دیتاسنترها یا مراکز نظامی، ممکن است از ترکیب هر دو یا استفاده کامل از مس استفاده شود.
نتیجهگیری
تسمه گالوانیزه تنها یک قطعه فلزی ساده نیست؛ بلکه ستون فقرات ایمنی الکتریکی ساختمانهاست. استفاده صحیح از این محصول در سیستمهای ارتینگ و صاعقهگیر، نه جان انسانها را نجات میدهد و نه از خسارات مالی سنگین ناشی از صاعقه و نوسانات برق جلوگیری میکند. هنگام خرید و نصب، حتماً به کیفیت پوشش گالوانی، ابعاد استاندارد و نحوه اجرای اتصالات توجه ویژه داشته باشید.
برای مشاوره بیشتر درباره انواع تسمههای گالوانیزه و محاسبات سیستم ارتینگ ساختمان خود، با کارشناسان ما تماس بگیرید.
