کاربرد و نحوه نصب شمش مسی (باسبار) در تابلو برق: راهنمای کامل فنی و ایمنی
تابلو برق قلب تپنده سیستمهای توزیع انرژی الکتریکی است. هر قطعهای که در این تابلوها استفاده میشود، نقش حیاتی در پایداری، ایمنی و کارایی کل سیستم دارد. یکی از مهمترین اجزای داخلی تابلو برق، شمش مسی یا همان باسبار (Busbar) است. اگرچه ممکن است ظاهر سادهای داشته باشد، اما انتخاب صحیح، ابعاد مناسب و نحوه نصب صحیح آن مستقیماً بر طول عمر تجهیزات و جلوگیری از حوادثی مانند آتشسوزی تأثیر میگذارد.

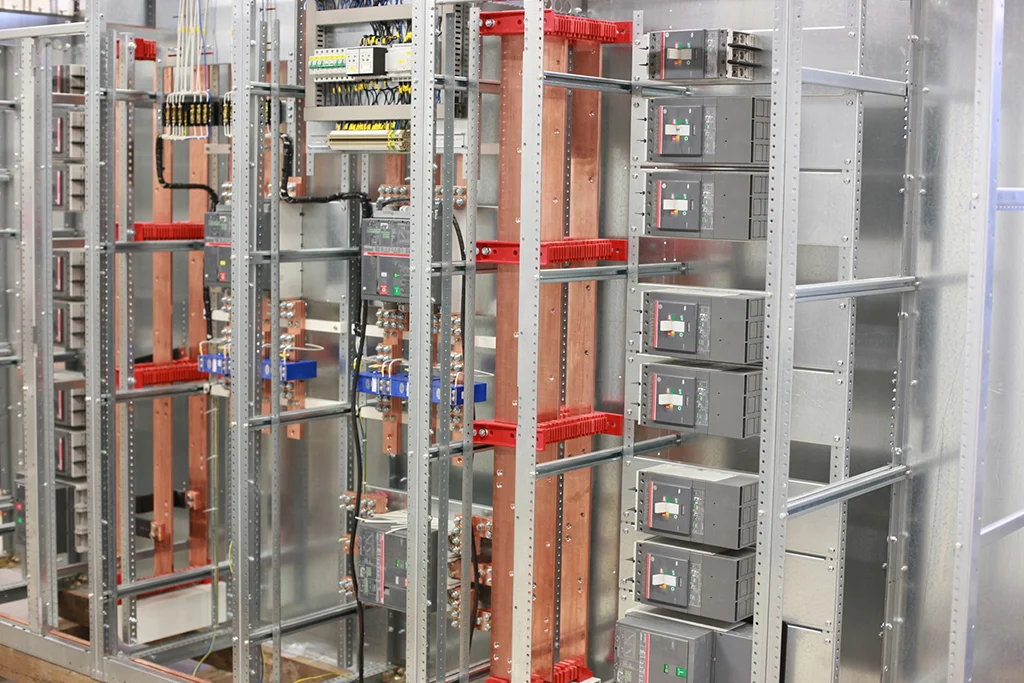

کاربردهای شمش مسی در تابلو برق
استفاده از باسبار در تابلو برقهای صنعتی و ساختمانی ضروری است. کاربردهای اصلی عبارتند از:
- مدیریت فضای داخلی تابلو: به جای استفاده از تعداد زیادی کابلکشی پیچیده، باسبار به صورت منظم و مرتب جریان را توزیع میکند که این امر فضای تابلو را بهینه میکند.
- افزایش زیبایی و نظم بصری: تابلو برقهایی که دارای باسبارهای رنگآمیزی شده و تمیز هستند، نشاندهنده کیفیت بالای مونتاژ هستند.
- کاهش افت ولتاژ: به دلیل سطح مقطع مناسب و کوتاه بودن مسیر جریان، افت ولتاژ به حداقل میرسد.
- سهولت در توسعه و نگهداری: اضافه کردن کلیدهای جدید به شبکه با استفاده از باسبار بسیار سادهتر از کابلکشی مجدد است.
انواع شمش مسی مورد استفاده در تابلو برق
انتخاب نوع شمش بستگی به میزان جریان نامی (Ampere) و ابعاد تابلو دارد:
- شمش مسی تخت (Flat Busbar): رایجترین نوع در تابلوهای برق ساختمان و صنایع سبک. ضخامت معمولاً ۳ تا ۶ میلیمتر و عرض آن بسته به آمپر متفاوت است.
- شمش مسی گرد (Round Busbar): بیشتر در تابلوهای فشار قوی یا جریانهای بسیار بالا استفاده میشود.
- شمشهای روکشدار (Insulated Busbar): دارای روکش PVC یا عایق پلیمری هستند که از برخورد تصادفی دست با قسمت باردار جلوگیری میکنند (ایمنی بالاتر).
- شمشهای توخالی: برای عبور جریانهای بسیار بالا جهت افزایش سطح تبادل حرارتی و کاهش اثر پوستی (Skin Effect) استفاده میشوند.
نکات کلیدی در محاسبه و انتخاب سایز شمش مسی
قبل از خرید و نصب، باید سایز مناسب را بر اساس جریان مجاز (Current Carrying Capacity) تعیین کنید. عوامل موثر عبارتند از:
- جریان نامی مدار (Amperage)
- دمای محیط نصب
- تعداد شمشهای موازی
- روش نصب (هوایی یا داخل لوله)
نکته فنی: به طور تقریبی، برای هر ۱ میلیمتر مربع سطح مقطع مس، حدود ۲ تا ۳ آمپر جریان قابل عبور است (بسته به شرایط خنککاری). همیشه از جداول استاندارد IEC یا کاتالوگ تولیدکنندگان معتبر استفاده کنید.

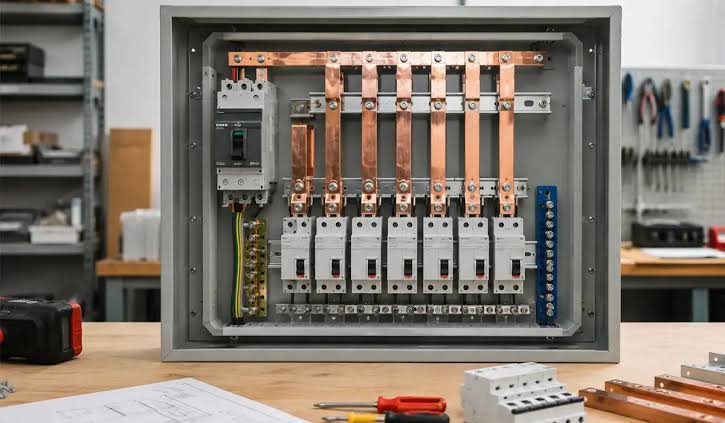

مراحل گامبهگام نصب شمش مسی در تابلو برق
نصب صحیح باسبار نه تنها ظاهر تابلو را زیبا میکند، بلکه از اتصالات شل و داغ شدن نقاط اتصال جلوگیری میکند.
مرحله ۱: طراحی و برش شمش
بر اساس نقشه تکخطی تابلو، طول و موقعیت شمشها را مشخص کنید.
شمش مسی را با اره فلزبر یا دستگاه پرس مخصوص به اندازه دلخواه ببرید. مراقب باشید لبههای برش تیز نباشند؛ در صورت نیاز آنها را سنباده بزنید.
مرحله ۲: سوراخکاری دقیق
محل اتصال شمش به کلیدها و سایر قطعات را علامتگذاری کنید.
از متههای استاندارد و نو استفاده کنید تا سوراخها کاملاً گرد و بدون کنده شدن مس باشند. قطر سوراخ باید دقیقاً متناسب با پیچ مورد نظر باشد (معمولاً پیچ M6 یا M8).
مرحله ۳: عایقکاری و رنگآمیزی (اختیاری اما توصیه شده)
برای شناسایی فازها، شمشها را مطابق استاندارد رنگآمیزی کنید:
آبی: خنثی (N)
قهوهای/مشکی/خاکستری: فازها (L1, L2, L3)
سبز-زرد: زمین (PE) – توجه: شمش زمین نباید هرگز رنگ شود.
استفاده از چسب برق یا غلاف عایق روی بخشهای غیرفعال شمش، ایمنی را افزایش میدهد.
مرحله ۴: نصب پایههای نگهدارنده (Bracket)
شمشها نباید تحت هیچ فشار مکانیکیای قرار بگیرند.
از براکتهای پلاستیکی یا فایبرگلاس (عایق) برای ثابت کردن شمشها به بدنه تابلو استفاده کنید.
فاصله بین پایهها باید طوری باشد که شمش دچار لرزش یا خمیدگی نشود (معمولاً هر ۳۰ تا ۵۰ سانتیمتر).
مرحله ۵: اتصال شمش به کلیدها و قطعات
تمیزکاری: سطح تماس شمش و سرسیمها یا پایه کلید را با سمباده نرم تمیز کنید تا اکسیدها حذف شوند.
استفاده از واشر: حتماً از واشر تخت و فنری زیر مهره استفاده کنید. واشر فنری برای حفظ فشار تماس در اثر انبساط و انقباض حرارتی ضروری است.
سفت کردن پیچها: پیچها را با آچار گشتاورگیر (Torque Wrench) تا حد مجاز سفت کنید. سفت نکردن کافی باعث جرقه و داغی میشود، و سفت کردن بیش از حد باعث دفرمه شدن شمش یا شکستن رزوه میگردد.
مرحله ۶: تست نهایی
قبل از روشن کردن تابلو، مقاومت عایقی و اتصال کوتاه را چک کنید.
پس از بهرهبرداری اولیه، پس از چند ساعت کارکرد، دمای اتصالات را با ترمومتر مادون قرمز (IR Thermometer) بررسی کنید. داغی غیرعادی نشانه اتصال ضعیف است.
