در سیستمهای الکتریکی و صنعتی، حفظ ایمنی همواره در اولویت نخست قرار دارد. یکی از پایههای اساسی برای تضمین این ایمنی در ساختمانها و تأسیسات، سیستم ارتینگ یا زمین است. عملکرد صحیح این سیستم میتواند از جان انسانها در مقابل شوکهای الکتریکی محافظت کند و همچنین از تجهیزات گرانقیمت در برابر آسیبهای ناشی از صاعقه و تغییرات ناگهانی ولتاژ محافظت نماید. این سیستم از طریق فراهم کردن مسیری امن برای جریانهای الکتریکی ناخواسته، نقش مهمی در کاهش خطرات احتمالی ایفا میکند. ارتینگ نه تنها به ایمنی افراد کمک میکند بلکه با اطمینان از عملکرد بهینه دستگاهها، از بروز خرابیها و هزینههای اضافی جلوگیری میکند. اهمیت این سیستم بهقدری است که در تمامی استانداردهای ایمنی بینالمللی مورد توجه ویژه قرار گرفته است.
اهمیت سیستم ارت و چگونگی عملکرد آن
چاه ارت به منظور ایجاد مسیری با کمترین مقاومت برای عبور جریانهای اضافی یا صاعقه به زمین طراحی شده است. با دستیابی به مقاومت زمین در سطح استاندارد و مطلوب، که معمولاً برای سیستمهای حساس کمتر از ۲ اهم است، ولتاژهای خطرناک هنگام وقوع خطا به سرعت تخلیه شده و پتانسیل سطح زمین به صفر نزدیک میشود.
مقاومت ویژه خاک تحت تأثیر عوامل متعددی قرار دارد؛ از جمله نوع خاک، میزان رطوبت، دما، ترکیب شیمیایی خاک و عمق چاه. در بسیاری از مناطق، خاک به طور طبیعی دارای مقاومت بالایی است و برای دستیابی به استانداردهای مورد نظر، مهندسان برق مجبور به استفاده از مواد شیمیایی و معدنی برای کاهش این مقاومت هستند. در این راستا، استفاده از مواد هادی مانند نمک و زغال اهمیت مییابد. این مواد باعث بهبود هدایت الکتریکی خاک و کاهش مقاومت زمین میشوند و به افزایش کارایی سیستم ارتینگ کمک میکنند.

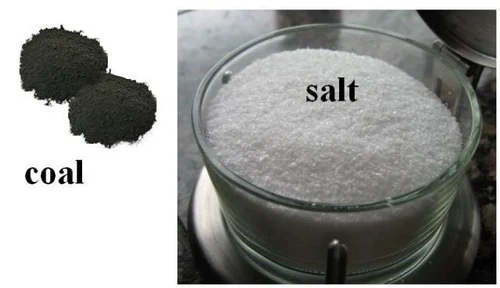

علت استفاده نمک و زغال در چاه ارت چیست؟
استفاده از ترکیب نمک و زغال در چاههای ارت از دیرباز به عنوان یکی از روشهای موثر در کاهش مقاومت زمین شناخته شده است. این ترکیب به دلیل ویژگیهای خاص خود توانسته است جایگاه ویژهای در مهندسی برق پیدا کند.
نمک، یا همان کلرید سدیم، به دلیل خاصیت الکترولیتی قوی خود در حضور رطوبت، یونهای سدیم و کلر را آزاد میکند. این یونها به عنوان حاملهای بار الکتریکی عمل کرده و موجب افزایش هدایت الکتریکی خاک میشوند. در نتیجه، مقاومت ویژه خاک کاهش یافته و جریان الکتریکی به راحتی از طریق آن به زمین منتقل میشود.
زغال، با ساختار متخلخل خود، نقش مهمی در جذب و نگهداری رطوبت ایفا میکند. این ویژگی کمک میکند تا رطوبت لازم برای فعالسازی نمک حفظ شود و در نتیجه کارایی سیستم ارت بهبود یابد. علاوه بر این، زغال به دلیل داشتن خاصیت رسانایی الکتریکی، سطح تماس بین الکترودها و خاک را افزایش میدهد و از خوردگی الکترودها جلوگیری میکند.
این ترکیب کارآمد و اقتصادی از نمک و زغال به صورت لایهلایه در چاههای ارت قرار گرفته و به دستیابی به مقاومتهای پایینتر از ۲ اهم کمک میکند. این روش، به ویژه در مناطقی که خاک دارای مقاومت بالاست، بسیار موثر و مفید بوده و همچنان در بسیاری از پروژههای مهندسی به کار میرود.
جایگزین نمک و زغال در چاه ارت
با توجه به اینکه استفاده از نمک و زغال در سیستمهای چاه ارت با مشکلاتی مواجه است، پرسش اصلی این است که چه جایگزینهایی برای این مواد وجود دارد؟ خوشبختانه پیشرفتهای علمی و فناوری در حوزه مهندسی مواد، راهحلهای بهتری ارائه دادهاند که نه تنها دوام بیشتری دارند، بلکه از نظر زیستمحیطی نیز پایدارترند. این راهکارها شامل استفاده از مواد جدیدی است که بهبود کارایی و طول عمر سیستمهای ارت را به همراه دارند. استفاده از این مواد نوین میتواند به کاهش هزینههای نگهداری و بهبود عملکرد کلی سیستمهای ارت کمک کند. با این روشها، بهرهوری سیستمها افزایش مییابد و مشکلات ناشی از روشهای سنتی به حداقل میرسد.
۱. استفاده از بنتونیت (Bentonite)
بنتونیت نوعی خاک رس است که به دلیل قابلیت جذب بالای آب، در دسته رسهای منبسط شونده قرار میگیرد. این ماده برخلاف نمک که نمیتواند رطوبت را حفظ کند، قادر است آب را جذب و آن را به ژلی تبدیل کند که به مدت طولانی در خاک باقی میماند. همچنین، بنتونیت رسانای الکتریکی موثری است که میتواند مقاومت الکتریکی چاههای ارت را به صورت پایدار کاهش دهد. این ماده به دلیل غیرخورنده بودن، هیچ آسیبی به الکترودها وارد نمیکند. بنتونیت به دو دسته سدیمی و کلسیمی تقسیم میشود که نوع سدیمی آن برای خاکهای خشک مناسبتر است و در کاهش مقاومت چاههای ارت کاربرد بیشتری دارد.
۲. ترکیبات شیمیایی کاهنده مقاومت (Earth Enhancement Compounds)
این مواد که به صورت تجاری در دسترس هستند، ترکیباتی از مواد معدنی و شیمیایی به دقت طراحیشدهاند. هدف اصلی این ترکیبات، کاهش خوردگی الکترودها است و همچنین به طور قابل توجهی رسانایی الکتریکی خاک را بهبود میبخشند. این مواد توانایی جذب و نگهداری رطوبت را دارند و از دوام بالایی برخوردارند، به طوری که بیش از یک دهه بدون شسته شدن پایدار میمانند. علاوه بر این، این مواد به نحوی طراحی شدهاند که با محیط زیست سازگار باشند و به آبهای زیرزمینی آسیبی نرسانند. اگرچه هزینه اولیه استفاده از این مواد ممکن است کمی بیشتر از استفاده از نمک و زغال باشد، اما به دلیل کاهش هزینههای نگهداری و افزایش طول عمر سیستم، از نظر اقتصادی بسیار مقرون به صرفه هستند. استفاده از هادیهای جدید و پیشرفته در این زمینه میتواند به بهرهوری بیشتر و هزینههای کمتر در درازمدت منجر شود.
۳. استفاده از هادیهای شیمیایی (Chemical Rods)
در این روش، از لولههای مسی توخالی بهره میبرند که با سوراخهایی در بدنهشان طراحی شدهاند. این لولهها را با موادی پر میکنند که مقاومت خاک را کاهش میدهند. این مواد به آهستگی از سوراخهای موجود به خاک اطراف نشت کرده و آن را غنیتر میسازند. این سیستمها از پایداری بالایی برخوردارند و به ویژه در مناطقی که خاکشان مقاوم و سخت است، مثل زمینهای سنگلاخی یا شنی، به خوبی عمل میکنند.
