سیستم ارتینگ (Earthing System) قلب تپنده ایمنی در هر واحد صنعتی، تجاری و مسکونی است. هدف اصلی این سیستم، هدایت جریانهای خطا، اضافه ولتاژهای ناگهانی و صاعقه به درون زمین است. اما کارایی این سیستم تنها با یک عدد سنجیده میشود: مقاومت الکتریکی (اهم).
رابطه مقاومت الکتریکی با تجهیزات چاه ارت یک رابطه مستقیم و مهندسی شده است. انتخاب هر قطعه، از صفحه مسی گرفته تا مواد کاهنده، مستقیماً بر مقدار نهایی مقاومت تاثیر میگذارد. در ادامه به تحلیل نقش هر یک از این تجهیزات میپردازیم.

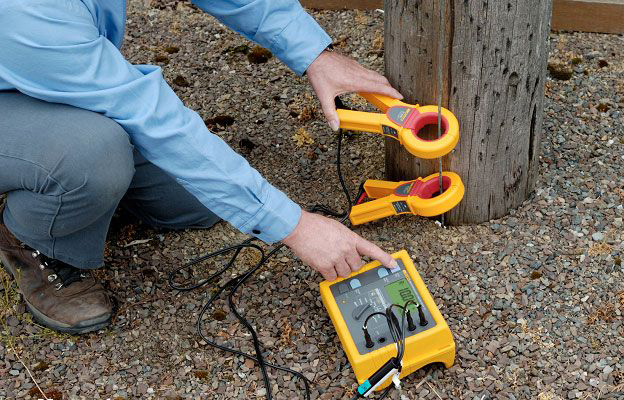

چرا مقاومت الکتریکی در سیستم ارت اهمیت دارد؟
طبق قانون اهم (V=I×RV = I \times RV=I×R)، هرچه مقاومت الکتریکی (RRR) کمتر باشد، جریان خطا (III) راحتتر و سریعتر به زمین منتقل میشود. در سیستمهای ارتینگ استاندارد، مقاومت ایدهآل معمولاً زیر ۲ اهم در نظر گرفته میشود. اگر تجهیزات چاه ارت به درستی انتخاب نشوند، مقاومت بالا رفته و زمین دیگر نمیتواند به عنوان یک «چاه» برای جذب الکتریسیته عمل کند، که این امر منجر به سوختن تجهیزات حساس و خطر برقگرفتگی میشود.
۱. نقش الکترود (صفحه یا میله مسی) در کاهش مقاومت
الکترود، واسطه اصلی انتقال جریان به خاک است. در رابطه مقاومت الکتریکی با تجهیزات چاه ارت، دو پارامتر در مورد الکترود بسیار حیاتی هستند:
سطح تماس: طبق قوانین فیزیک، مقاومت با سطح مقطع رابطه معکوس دارد. هرچه ابعاد صفحه مسی (مثلاً ۷۰×۷۰ سانتیمتر نسبت به ۵۰×۵۰) بزرگتر باشد، سطح تماس با خاک بیشتر شده و در نتیجه مقاومت الکتریکی کاهش مییابد.
خلوص متریال: استفاده از مس با خلوص ۹۹.۹٪ کمترین مقاومت ذاتی را دارد. صفحات ناخالص یا آلیاژی، خود مانند یک سد در برابر جریان عمل کرده و اهم چاه را بالا میبرند.
۲. مواد کاهنده مقاومت زمین (LOM و بنتونیت)
خاک به طور طبیعی مقاومت بالایی دارد، به ویژه در مناطق خشک یا کوهستانی. برای اصلاح این رفتار، از مواد کاهنده مقاومت زمین استفاده میشود.
این مواد با ایجاد یک محیط یونی در اطراف صفحه مسی، هدایت الکتریکی را تسهیل میکنند.
بنتونیت: با جذب رطوبت، محیط را رسانا نگه میدارد.
مواد GEM یا شیمیایی: این مواد پایداری بیشتری دارند و حتی با گذشت زمان و خشک شدن خاک، اجازه نمیدهند مقاومت الکتریکی چاه ارت افزایش یابد. در واقع، این تجهیزات “مقاومت ویژه خاک” را کاهش میدهند.
۳. سیم مسی و هادیهای میانی
سیم مسی وظیفه دارد جریان را از شینه ارت به چاه منتقل کند. رابطه مقاومت الکتریکی در اینجا به سطح مقطع سیم بستگی دارد. استفاده از سیم مسی با نمره ۵۰ یا ۷۰ به جای نمرههای پایینتر، مقاومت مسیر را به حداقل میرساند. همچنین، تعداد رشتههای سیم و کیفیت بافت آن در انتقال فرکانسهای بالای ناشی از صاعقه بسیار موثر است.
۴. اهمیت نوع اتصال (جوش کدولد در مقابل کلمپ)
یکی از نقاطی که اغلب نادیده گرفته میشود، محل اتصال سیم به صفحه مسی است.
کلمپهای مکانیکی: به مرور زمان دچار اکسیداسیون شده و مقاومت تماسی (Contact Resistance) ایجاد میکنند. این یعنی حتی اگر چاه ارت شما عالی باشد، اتصال ضعیف باعث بالا رفتن کل مقاومت سیستم میشود.
جوش کدولد (احتراقی): این تجهیز باعث ایجاد پیوند مولکولی بین سیم و صفحه میشود. در این حالت، مقاومت در نقطه اتصال صفر شده و طول عمر سیستم ارتینگ به شدت افزایش مییابد.
۵. تاثیر عمق چاه و لولهگذاری
اگرچه لوله پلیاتیلن یا پلیکا مستقیماً رسانا نیست، اما به عنوان بخشی از تجهیزات جانبی، وظیفه مرطوب نگه داشتن خاک را بر عهده دارد. رابطه مقاومت الکتریکی با رطوبت بسیار تنگاتنگ است؛ هرچه رطوبت در عمق چاه بیشتر حفظ شود، مقاومت الکتریکی پایینتر باقی میماند.
فرمول طلایی: چگونه مقاومت را زیر ۲ اهم نگه داریم؟
برای دستیابی به مقاومت استاندارد (معمولاً زیر ۲ اهم برای تجهیزات حساس)، باید مثلث زیر را رعایت کنید:
- انتخاب الکترود بزرگ و خالص: برای افزایش سطح تماس.
- استفاده از مواد کاهنده با کیفیت: برای کاهش مقاومت ویژه خاک.
- اتصالات دائم (کدولد): برای حذف مقاومتهای کاذب در مسیر.
نتیجهگیری
رابطه مقاومت الکتریکی با تجهیزات چاه ارت یک رابطه سیستماتیک است. نقص در هر یک از تجهیزات – از کیفیت پایین مس گرفته تا استفاده از مواد کاهنده غیراستاندارد – منجر به افزایش اهم زمین و در نهایت به خطر افتادن سلامت دستگاهها و افراد میشود. برای داشتن یک سیستم ارتینگ کارآمد، سرمایهگذاری بر روی تجهیزات باکیفیت و مطابق با استانداردهای IEC 62305 و NF C 17-102 الزامی است.
