آیا میدانستید یک اشتباه کوچک در تعیین فاصله بین چاه ارت و صاعقهگیر میتواند کل سیستم حفاظتی شما را بیاثر کرده و خسارات جبرانناپذیری به تجهیزات و جان افراد وارد کند؟ این یک سوال ساده نیست، بلکه یک دغدغه حیاتی در ایمنی الکتریکی ساختمانها و تأسیسات صنعتی است. در این مقاله از وبلاگ آسان مس، به بررسی و محاسبه کامل فاصله چاه ارت با چاه صاعقه گیر میپردازیم تا یک بار برای همیشه این ابهام را برطرف کرده و شما را به یک متخصص در این زمینه تبدیل کنیم.
چرا تفکیک چاه ارت از چاه صاعقه گیر حیاتی است؟
برای درک اهمیت فاصله، ابتدا باید تفاوت عملکرد این دو سیستم را بدانیم. چاه ارت (Earth Pit) وظیفه دارد جریانهای نشتی و خطاهای احتمالی در سیستم برق داخلی را به زمین منتقل کند تا از برقگرفتگی افراد و آسیب به دستگاهها جلوگیری نماید. در مقابل، سیستم صاعقه گیر (Lightning Protection System) برای تخلیه ایمن و سریع جریان عظیم و ناگهانی صاعقه (که میتواند به صدها هزار آمپر برسد) به زمین طراحی شده است.

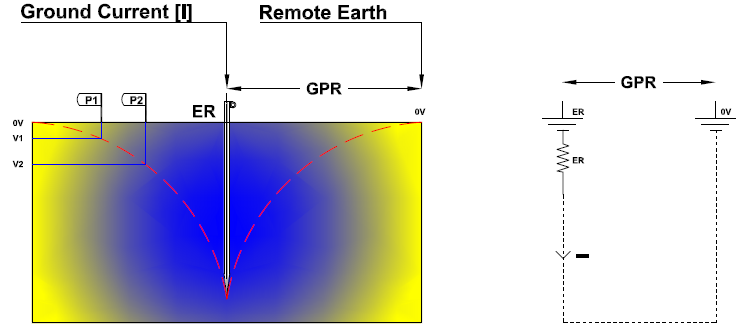

اگر این دو چاه بیش از حد به هم نزدیک باشند، هنگام وقوع صاعقه، ولتاژ بسیار بالایی در زمین اطراف چاه صاعقهگیر ایجاد میشود. این افزایش ولتاژ (GPR – Ground Potential Rise) میتواند از طریق خاک به چاه ارت منتقل شده و از آنجا به سیستم برق داخلی و تمام تجهیزات متصل به آن راه پیدا کند و باعث سوختن و تخریب گسترده آنها شود. در واقع، نزدیکی این دو چاه، هدف اصلی سیستم ارتینگ را که حفاظت از تجهیزات است، نقض میکند.
استانداردها در مورد فاصله چاه ارت و صاعقه گیر چه میگویند؟
استانداردهای معتبری مانند IEC 62305 و مبحث سیزدهم مقررات ملی ساختمان ایران، بر لزوم جداسازی سیستمهای زمین تأکید دارند. این استانداردها یک عدد ثابت و مشخص را برای تمام پروژهها اعلام نمیکنند، زیرا فاصله بهینه به عوامل متعددی بستگی دارد. با این حال، به عنوان یک قاعده کلی و تجربی، حداقل فاصله ۲۰ متری بین الکترود چاه ارت و الکترود چاه صاعقهگیر توصیه میشود. اما این عدد تنها یک نقطه شروع است و برای دستیابی به ایمنی کامل، باید محاسبات دقیقی انجام شود.
عوامل موثر بر تعیین فاصله بهینه
برای بررسی و محاسبه کامل فاصله چاه ارت با چاه صاعقه گیر، باید پارامترهای مختلفی را در نظر گرفت. مهمترین این عوامل عبارتند از:
- مقاومت ویژه خاک: این مهمترین فاکتور است. خاکهایی با مقاومت الکتریکی بالا (مانند خاکهای سنگی و خشک) باعث میشوند ولتاژ ناشی از صاعقه در محدوده وسیعتری پخش شود. در این شرایط، فاصله بین دو چاه باید بیشتر باشد.
- شدت جریان صاعقه: میزان جریان قابل انتظار صاعقه در یک منطقه جغرافیایی خاص (که از طریق نقشههای ایزوکرونیک مشخص میشود) بر شعاع ولتاژ ایجاد شده در زمین تأثیر مستقیم دارد.
- عمق و ابعاد الکترودها: شکل و عمق الکترودهای زمین (میلهای، صفحهای و…) بر نحوه توزیع جریان در خاک تأثیرگذار است.
در جدول زیر، تأثیر این عوامل را به صورت خلاصه مشاهده میکنید:
| عامل موثر | تأثیر بر فاصله | توضیحات |
|---|---|---|
| مقاومت بالای خاک | افزایش فاصله | جریان به سختی در خاک پخش شده و حوزه ولتاژ گستردهتر میشود. |
| مقاومت پایین خاک | کاهش فاصله | جریان به راحتی در زمین تخلیه شده و حوزه ولتاژ محدودتر است. |
| شدت بالای جریان صاعقه | افزایش فاصله | ولتاژ بیشتری در زمین ایجاد شده و نیاز به جداسازی بیشتر است. |
روش محاسبه فاصله چاه ارت با چاه صاعقه گیر
محاسبه دقیق این فاصله نیازمند تحلیل مهندسی و استفاده از نرمافزارهای شبیهسازی است. اما یک روش مفهومی و کاربردی برای درک موضوع وجود دارد. هدف اصلی این است که “حوزه ولتاژ” یا “منطقه تحت تأثیر” هر چاه با دیگری تداخل خطرناکی نداشته باشد.
یک قانون سرانگشتی ساده که توسط برخی مهندسان استفاده میشود، این است: فاصله (D) بین دو چاه باید حداقل دو برابر عمق عمیقترین چاه (H) باشد (D ≥ 2H). برای مثال، اگر چاه صاعقهگیر شما ۱۵ متر عمق دارد، چاه ارت باید حداقل در فاصله ۳۰ متری آن حفر شود.
با این حال، تأکید میکنیم که این یک فرمول تقریبی است و برای پروژههای حساس و مهم، محاسبات دقیق بر اساس مقاومت خاک و سایر پارامترها ضروری است. برای اجرای چاه ارت به صورت استاندارد، حتماً از متخصصان کمک بگیرید.
جمعبندی: ایمنی را به شانس واگذار نکنید!
همانطور که دیدیم، تعیین فاصله صحیح بین چاه ارت و صاعقهگیر یک موضوع پیچیده و چندوجهی است که نمیتوان با یک عدد ثابت به آن پاسخ داد. نادیده گرفتن این فاصله، میتواند به قیمت از دست رفتن سرمایه و به خطر افتادن ایمنی تمام شود. درک عواملی مانند مقاومت خاک، شدت جریان صاعقه و الزامات استاندارد، کلید طراحی یک سیستم حفاظتی کارآمد است.
برای بررسی و محاسبه کامل فاصله چاه ارت با چاه صاعقه گیر در پروژههای خود و اطمینان از عملکرد صحیح سیستم، میتوانید بر روی تخصص و تجربه تیم اسان مس حساب کنید. ما با ارائه تجهیزات ارتینگ استاندارد و خدمات مشاوره تخصصی، به شما کمک میکنیم تا ایمنی تأسیسات خود را به بالاترین سطح برسانید. همین امروز با کارشناسان ما تماس بگیرید.
