مقایسه راندوایر گالوانیزه با سیم مسی در سیستم‌های ارتینگ و صاعقه‌گیر

مقدمه؛ چرا انتخاب هادی ارتینگ یک تصمیم مهندسی است؟

انتخاب هادی در سیستم زمین (ارتینگ) و صاعقه گیر، صرفاً یک تصمیم خرید نیست؛ بلکه تصمیمی مهندسی است که مستقیماً بر ایمنی جان انسان، پایداری تجهیزات حساس و دوام تأسیسات اثر میگذارد. در بازار ایران، دو گزینه پرکاربرد برای هادی زمین و مسیر نزولی صاعقهگیر، راندوایر گالوانیزه و سیم مسی هستند. هر دو استاندارد و پذیرفتهشدهاند، اما رفتار الکتریکی، مقاومت به خوردگی و اقتصاد پروژه در آنها کاملاً متفاوت است. در این مقاله، این دو هادی را از منظر فنی، اجرایی و اقتصادی مقایسه میکنیم تا انتخاب درست را بر پایه داده و استاندارد انجام دهید.

راندوایر گالوانیزه؛ مشخصات فنی و کاربردها

راندوایر گالوانیزه، مفتولی فولادی با مقطع گرد است که با فرآیند گالوانیزه گرم در برابر خوردگی محافظت میشود. وجود روی (Zn) بهعنوان لایه محافظ، نقش «آند فداشونده» را ایفا میکند؛ یعنی در صورت آسیب لایه، روی پیش از فولاد خورده میشود و از خوردگی هسته جلوگیری میکند.

ویژگی های کلیدی:

• استحکام مکانیکی بالا: فولاد در برابر ضربه، کشش و خمش مقاومت بسیار بهتری از مس دارد؛ عاملی مهم در مسیرهای نزولی صاعقهگیر که ممکن است تحت فشار مکانیکی یا جابهجایی قرار بگیرند.
• رسانایی کمتر: رسانایی الکتریکی فولاد گالوانیزه حدود هفت تا هشت برابر کمتر از مس است، بنابراین مقاومت الکتریکی آن در مقطع یکسان بیشتر و افت ولتاژ/امپدانس بالاتر خواهد بود.
• قیمت اقتصادی: هزینه تمامشده پایینتر، آن را به گزینهای جذاب برای پروژههای بزرگ و شبکههای گسترده ارت تبدیل میکند.
• کاربرد رایج: چاه ارت، حلقه ارت پستهای توزیع، نردههای حفاظتی، ارت سازههای فلزی و صاعقهگیر ساختمانهای معمولی.

راندوایر گالوانیزه 10

سیم مسی در سیستمهای ارتینگ

مس، هادی مرجع در مهندسی برق است. رسانایی الکتریکی بسیار بالا، مقاومت خوردگی ذاتی در بسیاری از خاکها و شکل پذیری مناسب، مس را به انتخاب اول برای سیستمهای حساس بدل کرده است.

ویژگیهای کلیدی:

• رسانایی عالی: امکان دستیابی به مقاومت زمین پایین با مقطع کمتر نسبت به فولاد.
• مقاومت خوردگی بالا: مس در برابر خوردگی جوی و بسیاری از خاکها پایدار است؛ هرچند در خاکهای اسیدی، آلی و حاوی ترکیبات گوگردی یا آمونیاکی، خوردگی تسریع میشود.
• عمر مفید طولانی: در شرایط یکسان، عمر سرویس مس معمولاً بیشتر است.
• انعطافپذیری: نصب آسانتر در مسیرهای پرپیچوخم و اتصال راحتتر.
• محدودیت: قیمت بالا و افزایش شدید آن در سالهای اخیر، و همچنین خطر سرقت در تأسیسات باز.

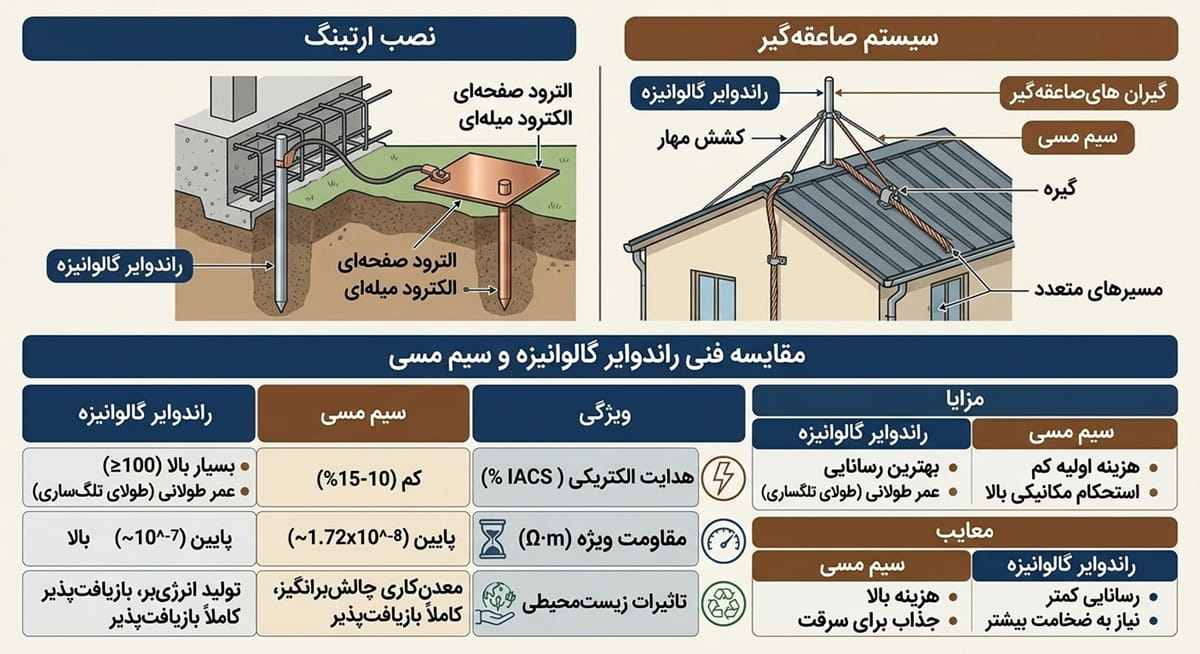

جدول مقایسه فنی راندوایر گالوانیزه و سیم مسی

الزامات استانداردی و نکات اجرایی

استاندارد IEC 62305 برای حفاظت در برابر صاعقه و IEEE 80 برای طراحی سیستم زمین پستها، مقطع هادی را بر پایه جریان صاعقه، دمای مجاز و جنس هادی تعیین میکنند. نکته مهم این است که در صاعقهگیر، فولاد گالوانیزه معمولاً نیازمند مقطع بزرگتری است تا افت امپدانس جبران شود، در حالی که مس با مقطع کمتر همان عملکرد را ارائه میدهد. در مبحث سیزدهم مقررات ملی ساختمان نیز الزامات ارت و همبندی با توجه به نوع کاربری ساختمان تعیین شده است.

نکات اجرایی حیاتی:

• پرهیز از اتصال مستقیم مس و فولاد گالوانیزه: اختلاف پتانسیل دو فلز، خوردگی گالوانیک ایجاد میکند. در صورت اجبار، از بست دو فلزی و واسط مناسب استفاده کنید.
• کیفیت گالوانیزه: ضخامت لایه روی (حداقل حدود ۶۰ تا ۸۰ میکرون برای کاربردهای دفنی) تعیینکننده عمر واقعی راندوایر است.
• شرایط خاک: در خاکهای شور یا اسیدی، حتی مس نیز نیازمند محافظت یا انتخاب مس روکشدار است.

کدام هادی را انتخاب کنیم؟

انتخاب نهایی به سه پرسش وابسته است:

1. حساسیت تجهیزات چقدر است؟ برای اتاق سرور، بیمارستان، پستهای فشار قوی و سیستمهای مخابراتی، سیم مسی به دلیل مقاومت زمین پایینتر و پایداری، اولویت دارد.
2. شرایط خاک و محیط چیست؟ در خاکهای خورنده و مرطوب، لایه گالوانیزه سریعتر مصرف میشود و مس انتخاب منطقیتری است؛ در خاکهای خشک و مقاومت ویژه بالا، راندوایر اقتصادی مقرونبهصرفه است.
3. بودجه و مقیاس پروژه چقدر است؟ در پروژههای صنعتی و شبکههای ارت گسترده با حساسیت متوسط، راندوایر گالوانیزه صرفه اقتصادی چشمگیری دارد.
   یک راهکار ترکیبی نیز رایج است: استفاده از راندوایر گالوانیزه در شبکههای فرعی و گسترده، و سیم مسی در نقاط حساس و اتصال به تجهیزات.

نتیجه گیری

هیچکدام از این دو هادی به طور مطلق بر دیگری برتری ندارد؛ انتخاب صحیح نتیجه تعادل میان رسانایی، مقاومت خوردگی، استحکام مکانیکی و هزینه است. راندوایر گالوانیزه برای پروژههای اقتصادی، سازههای فلزی و مسیرهای نزولی صاعقه گیر با نیاز به استحکام بالا انتخاب مناسبی است، در حالی که سیم مسی برای سیستمهای ارتینگ حساس، خاکهای خورنده و پروژههایی که پایداری بلندمدت در اولویت است، بهترین گزینه محسوب میشود. رعایت الزامات استاندارد و پرهیز از اتصال مستقیم دو فلز، کلید دوام هر سیستم ارتینگ است.
