در طراحی و ساخت تابلوهای برق صنعتی، انتخاب صحیح تجهیزات انتقال جریان یکی از حیاتیترین مراحل است. شمش مسی (Busbar) به عنوان قلب تپنده سیستم توزیع انرژی، وظیفه انتقال جریانهای بالا را بر عهده دارد. اشتباه در انتخاب سایز مناسب شمش مسی نه تنها باعث هدررفت انرژی و افت ولتاژ میشود، بلکه میتواند منجر به گرمای بیش از حد (Overheating)، ذوب شدن عایقها و در نهایت آتشسوزی در تابلو برق شود.
در این مقاله جامع، به بررسی دقیق جدول آمپر قابل تحمل شمش مسی، عوامل مؤثر بر ظرفیت جریاندهی و استانداردهای مربوطه میپردازیم.

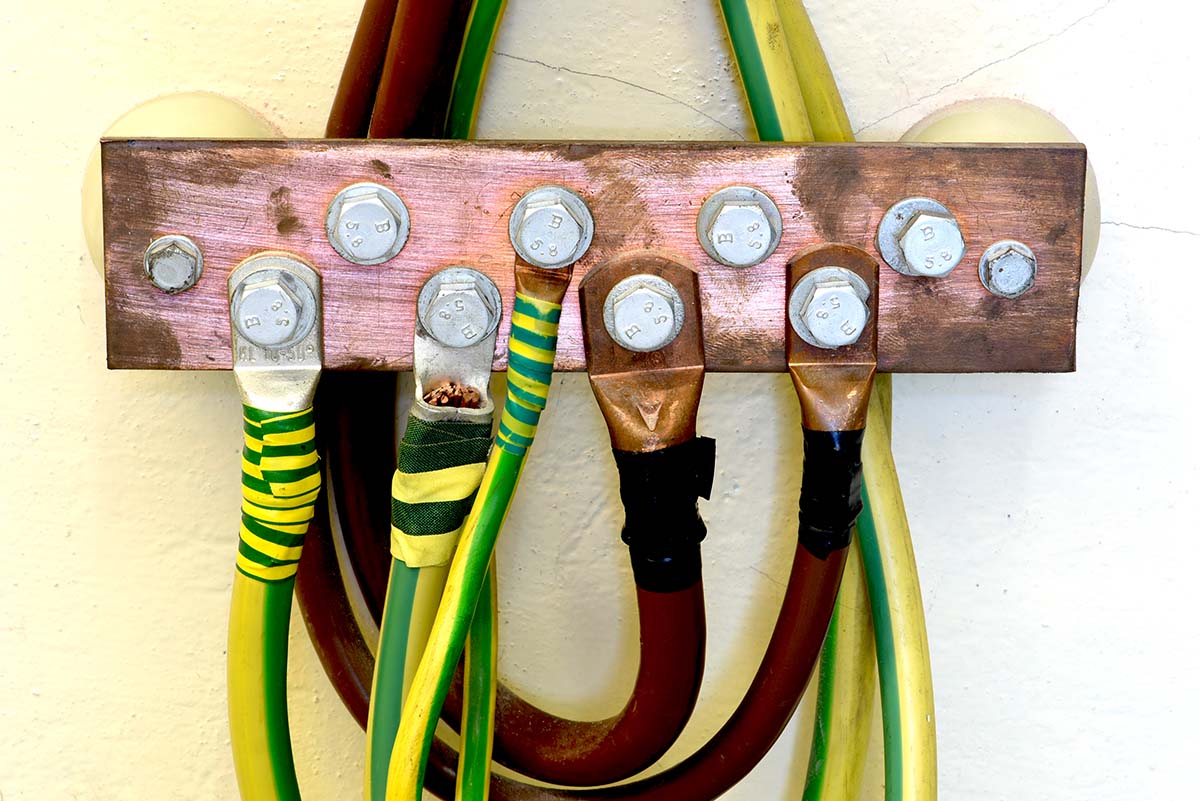

چرا انتخاب صحیح شمش مسی اهمیت دارد؟
شمشهای مسی جایگزین بهینهای برای کابلهای قطور در جریانهای بالا هستند. از مزایای استفاده از شمش مسی میتوان به اشغال فضای کمتر، نظم بیشتر در تابلو برق، قابلیت انشعابگیری آسان و طول عمر بالا اشاره کرد. با این حال، مس علیرغم رسانایی فوقالعاده، دارای مقاومت الکتریکی است که در اثر عبور جریان، تولید حرارت میکند. اگر این حرارت از حد مجاز فراتر رود، پایداری سیستم به خطر میافتد.
عوامل مؤثر بر آمپر مجاز شمش مسی
پیش از بررسی جدول، باید بدانید که عدد آمپر نوشته شده در جداول استاندارد، تحت شرایط خاصی اندازهگیری شده است. عوامل زیر میتوانند این ظرفیت را تغییر دهند:
۱. دمای محیط (Ambient Temperature)
ظرفیت جریاندهی معمولاً برای دمای محیط ۳۵ یا ۴۰ درجه سانتیگراد محاسبه میشود. اگر دمای داخل تابلو برق بیشتر باشد، شمش مسی توانایی کمتری برای دفع حرارت داشته و آمپر قابل تحمل آن کاهش مییابد.
۲. افزایش دمای مجاز (Temperature Rise)
استانداردها معمولاً بر اساس افزایش دمایی معادل ۳۰، ۵۰ یا ۶۵ درجه سلسیوس نسبت به دمای محیط تنظیم میشوند. به عنوان مثال، اگر دمای محیط ۳۵ درجه و افزایش مجاز ۵۰ درجه باشد، دمای نهایی شمش نباید از ۸۵ درجه فراتر رود.
۳. نحوه قرارگیری (عمودی یا افقی)
شمشهایی که به صورت عمودی (لبهای) نصب میشوند، به دلیل گردش هوای بهتر (جریان کنوکسیون)، قدرت خنککنندگی بیشتری نسبت به نصب افقی (تخت) دارند.
۴. تعداد شمش در هر فاز
در جریانهای بسیار بالا، از چند شمش به صورت موازی برای هر فاز استفاده میشود. نکته مهم اینجاست که دو عدد شمش، لزوماً دو برابر یک شمش جریان نمیدهند (به دلیل پدیده اثر پوستی و مجاورتی).
۵. رنگکاری و پوشش سطح
جالب است بدانید شمشهای رنگ شده (مخصوصاً رنگ مشکی مات) به دلیل ضریب تابش حرارتی بالاتر، حدود ۱۰ تا ۱۵ درصد بیشتر از شمشهای مسی ساده (بدون پوشش) جریان را عبور میدهند.
جدول آمپر قابل تحمل شمش مسی (استاندارد DIN 43671)
در ادامه، جدول کاربردی ظرفیت جریاندهی شمشهای مسی برای دمای محیط ۳۵ درجه سانتیگراد و حداکثر دمای ۶۵ درجه (افیش دمای ۳۰ درجه) آورده شده است. این اعداد تقریبی بوده و برای طراحی دقیق باید به کاتالوگ سازنده و استانداردهای محلی مراجعه کرد.
| سایز شمش (عرض × ضخامت) mm | آمپر مجاز (۱ شمش در هر فاز) | آمپر مجاز (۲ شمش در هر فاز) | آمپر مجاز (۳ شمش در هر فاز) |
|---|---|---|---|
| ۱۵ × ۳ | ۱۶۰ | ۲۹۰ | – |
| ۲۰ × ۳ | ۲۱۰ | ۳۸۰ | – |
| ۲۰ × ۵ | ۲۷۰ | ۴۸۰ | – |
| ۲۵ × ۵ | ۳۳۰ | ۵۸۰ | ۸۰۰ |
| ۳۰ × ۵ | ۴۰۰ | ۷۰۰ | ۹۵۰ |
| ۴۰ × ۵ | ۵۲۰ | ۹۰۰ | ۱۲۵۰ |
| ۵۰ × ۵ | ۶۴۰ | ۱۱۰۰ | ۱۵۵۰ |
| ۶۰ × ۵ | ۷۵۰ | ۱۳۰۰ | ۱۸۵۰ |
| ۸۰ × ۵ | ۱۰۰۰ | ۱۷۰۰ | ۲۴۰۰ |
| ۱۰۰ × ۵ | ۱۲۰۰ | ۲۱۰۰ | ۲۹۰۰ |
| ۴۰ × ۱۰ | ۷۵۰ | ۱۳۰۰ | ۱۸۰۰ |
| ۵۰ × ۱۰ | ۹۰۰ | ۱۶۰۰ | ۲۲۰۰ |
| ۶۰ × ۱۰ | ۱۰۵۰ | ۱۹۰۰ | ۲۶۰۰ |
| ۸۰ × ۱۰ | ۱۴۰۰ | ۲۵۰۰ | ۳۴۰۰ |
| ۱۰۰ × ۱۰ | ۱۷۰۰ | ۳۰۰۰ | ۴۱۰۰ |
| ۱۲۰ × ۱۰ | ۲۰۰۰ | ۳۵۰۰ | ۴۸۰۰ |
نکته: اعداد فوق برای جریان متناوب (AC) با فرکانس ۵۰ هرتز است.
تحلیل اثر پوستی (Skin Effect) در شمشهای مسی
در جریانهای متناوب (AC)، الکترونها تمایل دارند از سطح خارجی هادی عبور کنند. این پدیده باعث میشود که مرکز شمش عملاً نقش کمتری در انتقال جریان ایفا کند. به همین دلیل:
در جریانهای بالا، استفاده از چند شمش نازکتر به جای یک شمش بسیار ضخیم کارآمدتر است.
شمشهای با ضخامت ۵ و ۱۰ میلیمتر رایجترین انتخابها در صنعت تابلو برق هستند.
فرمول محاسبه سرانگشتی جریان شمش مسی
اگر به جدول دسترسی ندارید، طراحان تابلو برق از یک فرمول تجربی و سریع برای تخمین آمپر مجاز شمش مسی استفاده میکنند:
- محاسبه سطح مقطع: ابتدا عرض را در ضخامت ضرب کنید (مثلاً برای شمش ۳۰ در ۵، سطح مقطع ۱۵۰ میلیمتر مربع است).
- ضریب جریان: برای شمشهای مسی در شرایط نرمال، به ازای هر میلیمتر مربع سطح مقطع، حدود ۱.۵ تا ۲ آمپر در نظر گرفته میشود.
- مثال: شمش ۳۰×۵ -> ۱۵۰mm² × ۲ = ۳۰۰ آمپر (این یک عدد محافظهکارانه برای اطمینان بالا است).
- توجه: این فرمول فقط برای برآورد اولیه است و نباید جایگزین جداول استاندارد شود.

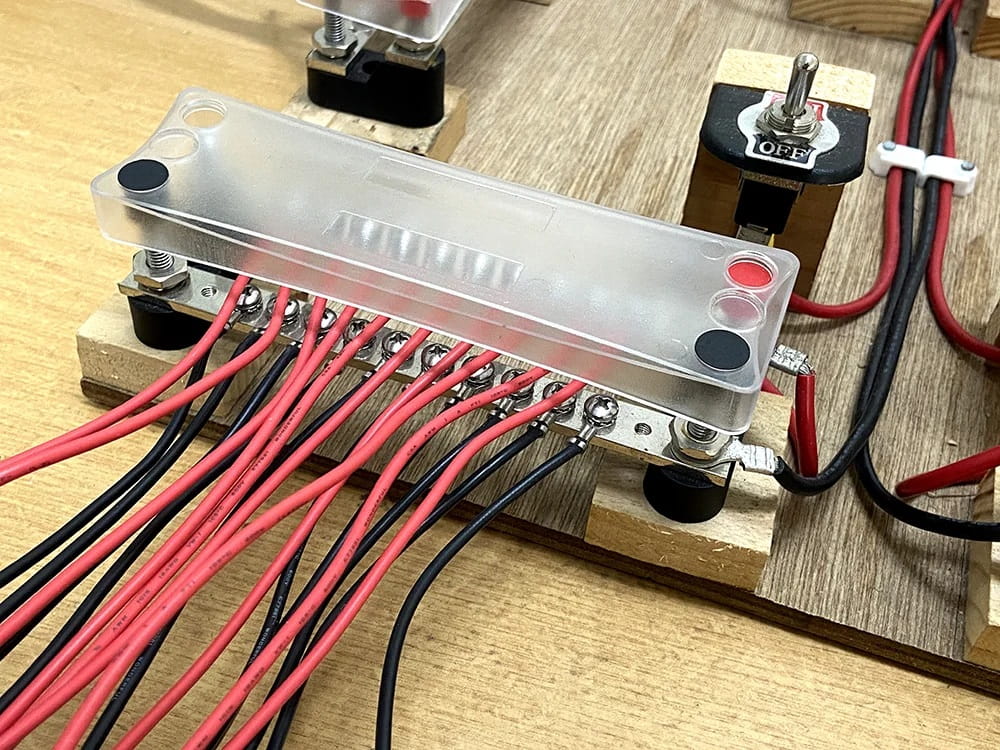

نکات حیاتی در نصب و شمشکشی (Busbar Processing)
برای بهرهمندی از حداکثر ظرفیت درج شده در جدول، رعایت نکات فنی زیر الزامی است:
۱. فاصله بین شمشها
در آرایشهای چند شمش برای هر فاز، باید فاصلهای معادل ضخامت شمش بین آنها وجود داشته باشد تا هوا بتواند از میان آنها عبور کرده و آنها را خنک کند.
۲. اتصال شمشها به یکدیگر
محل اتصال دو شمش (Overlapping) باید کاملاً صاف و تمیز باشد. استفاده از گریس کنتاکت (Contact Grease) برای جلوگیری از اکسیداسیون مس در محل اتصال و کاهش مقاومت تماسی توصیه میشود.
۳. استفاده از عایقها (وارنیش حرارتی)
پوشاندن شمشها با وارنیش حرارتی (Heat Shrink Tube) علاوه بر افزایش ایمنی و جلوگیری از آرک زدن، به تشخیص فازها (رنگهای قرمز، زرد، آبی) کمک میکند. اما توجه داشته باشید که وارنیش بسیار ضخیم میتواند مانند یک عایق حرارتی عمل کرده و دفع گرما را کمی دشوار کند.
۴. اثرات الکترودینامیکی (اتصال کوتاه)
شمشها باید توسط مقرههای اتکایی (Insulators) محکم شوند. فاصله بین مقرهها باید بر اساس قدرت تحمل شمش در برابر نیروهای ناشی از جریان اتصال کوتاه محاسبه شود. اگر جریان اتصال کوتاه بالا باشد و فاصلهی مقرهها زیاد، شمشها ممکن است تاب برداشته یا از جای خود کنده شوند.
تفاوت شمش مسی و آلومینیومی
در سالهای اخیر به دلیل قیمت بالای مس، استفاده از شمشهای آلومینیومی نیز رایج شده است. اما باید بدانید:
- رسانایی آلومینیوم حدود ۶۰٪ مس است.
- برای عبور یک جریان یکسان، شمش آلومینیومی باید سطح مقطع بسیار بزرگتری داشته باشد.
- آلومینیوم زودتر اکسید میشود و اتصالات آن نیاز به دقت و نگهداری بیشتری دارد.
نتیجهگیری
انتخاب سایز شمش مسی بر اساس جدول آمپر قابل تحمل، اولین گام در طراحی یک تابلو برق ایمن و استاندارد است. همواره سعی کنید در محاسبات خود، حدود ۲۰ درصد ضریب اطمینان در نظر بگیرید تا در شرایط پیک بار یا افزایش دمای ناگهانی محیط، سیستم دچار مشکل نشود.
استفاده از جداول استاندارد DIN 43671 معتبرترین مرجع برای مهندسان برق است. با رعایت اصول نصب، تمیز نگهداشتن محل اتصالات و چیدمان صحیح شمشها، میتوانید طول عمر تجهیزات خود را تضمین کرده و از تلفات انرژی جلوگیری کنید.
