تا به حال به این فکر کرده‌اید که چرا صدای گیتار الکتریک شما گاهی اوقات با یک وزوز آزاردهنده همراه می‌شود یا چرا تصویر دوربین مداربسته شما دچار پرش و اعوجاج می‌شود؟ مقصر اصلی در بسیاری از این موارد، یک دشمن نامرئی به نام “تداخل الکترومغناطیسی” (EMI) است. اما نگران نباشید، یک قهرمان درخشان برای محافظت از سیگنال‌های ارزشمند شما وجود دارد. در این مقاله می‌خواهیم همه چیز درباره شیلد مسی بافته شده را بررسی کنیم؛ سپری قدرتمند که کیفیت و پایداری انتقال داده‌ها را در دنیای مدرن تضمین می‌کند. اگر به دنبال انتقال سیگنال بدون هیچ‌گونه نویز و اختلال هستید، این راهنمای جامع برای شما نوشته شده است.
شیلد مسی بافته شده چیست و چه وظیفه‌ای دارد؟

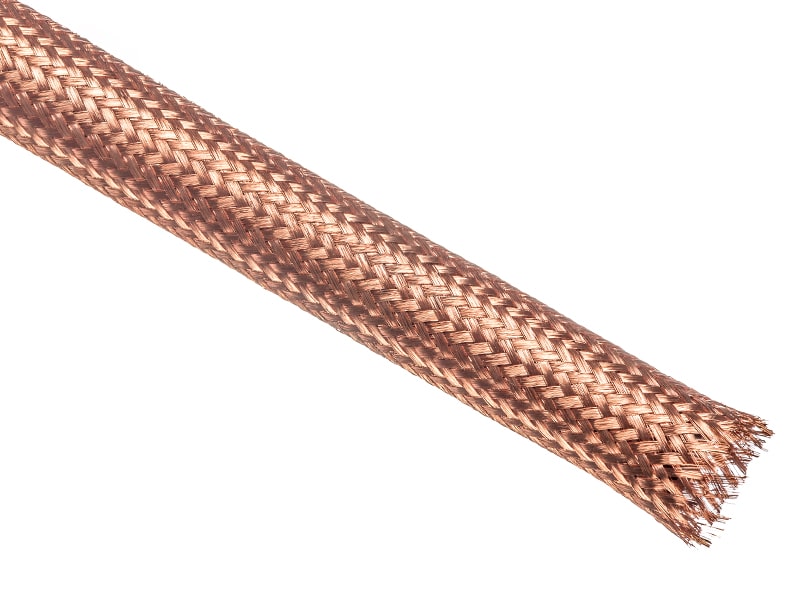

شیلد مسی بافته شده، لایه‌ای محافظ است که از رشته‌های نازک و متعدد مس بافته شده و دور یک یا چند سیم رسانای داخلی در کابل قرار می‌گیرد. این ساختار توری‌شکل، قفسی به نام “قفس فارادی” ایجاد می‌کند که وظیفه اصلی آن، محافظت از سیگنال‌های عبوری از کابل در برابر تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI) است. به زبان ساده، این شیلد مانند یک زره عمل می‌کند؛ از یک سو اجازه نمی‌دهد نویزهای محیطی به داخل کابل نفوذ کرده و سیگنال را خراب کنند و از سوی دیگر، از تشعشع سیگنال داخلی کابل به بیرون و تأثیرگذاری بر سایر تجهیزات جلوگیری می‌کند. این ویژگی دوطرفه، آن را به یک جزء حیاتی در بسیاری از صنایع تبدیل کرده است.
چرا مس بهترین انتخاب برای ساخت شیلد است؟
شاید بپرسید چرا از بین این همه فلز، مس برای ساخت شیلد انتخاب شده است. پاسخ در خواص فیزیکی و الکتریکی منحصربه‌فرد این فلز نهفته است. مس به دلایل زیر، گزینه‌ای بی‌رقیب برای محافظت الکترومغناطیسی محسوب می‌شود:
- رسانایی الکتریکی فوق‌العاده: مس پس از نقره، بالاترین رسانایی الکتریکی را در بین تمام فلزات دارد. این ویژگی به آن اجازه می‌دهد تا امواج الکترومغناطیسی مزاحم را به‌سرعت و با کارایی بالا جذب کرده و به زمین منتقل کند.
- انعطاف‌پذیری و چکش‌خواری: مس فلزی نرم و انعطاف‌پذیر است که به‌راحتی می‌توان آن را به رشته‌های بسیار نازک تبدیل و به شکل یک توری بافته‌شده درآورد. این انعطاف‌پذیری باعث می‌شود کابلی که از شیلد مسی استفاده می‌کند، همچنان قابلیت خمش داشته باشد و در برابر حرکات مکرر مقاوم بماند.
- مقاومت در برابر خوردگی: مس به طور طبیعی در برابر اکسیداسیون و خوردگی مقاوم است که این امر طول عمر و پایداری عملکرد شیلد را در طول زمان تضمین می‌کند.
- لحیم‌پذیری عالی: قابلیت لحیم‌کاری آسان مس، اتصال شیلد به کانکتورها و سیستم زمین را بسیار ساده و قابل‌اطمینان می‌سازد.
انواع شیلد کابل و تفاوت‌های کلیدی آن‌ها
اگرچه موضوع اصلی ما همه چیز درباره شیلد مسی بافته شده است، اما بهتر است با انواع دیگر شیلدها نیز آشنا شویم تا بتوانیم انتخاب هوشمندانه‌تری داشته باشیم. به طور کلی سه نوع اصلی شیلد وجود دارد:
شیلد بافته شده (Braided Shield)
این نوع شیلد که از تارهای درهم‌تنیده مس (معمولاً مس قلع‌اندود) ساخته می‌شود، مقاومت فیزیکی و انعطاف‌پذیری بالایی دارد. شیلدهای بافته‌شده در فرکانس‌های پایین عملکرد فوق‌العاده‌ای دارند و بهترین گزینه برای محافظت در برابر نویزهای EMI هستند.
شیلد فویلی (Foil Shield)
این شیلد از یک لایه نازک آلومینیوم همراه با یک لایه پلی‌استر برای استحکام بیشتر تشکیل شده است. شیلدهای فویلی پوشش 100 درصدی ایجاد می‌کنند و در محافظت مقابل تداخلات فرکانس بالا (RFI) بسیار مؤثرند. با این حال، مقاومت فیزیکی و انعطاف‌پذیری آن‌ها کمتر از نوع بافته‌شده است.
شیلد ترکیبی (Combination Shield)
این نوع شیلد، بهترین ویژگی‌های دو مدل قبلی را با هم ترکیب می‌کند. در این ساختار، یک لایه فویل به همراه یک لایه شیلد بافته‌شده به کار می‌رود تا پوششی کامل و محافظتی حداکثری در برابر تمام بازه‌های فرکانسی (EMI و RFI) فراهم شود. این نوع شیلد معمولاً در کاربردهای حساس و حرفه‌ای مورد استفاده قرار می‌گیرد.
کاربردهای حیاتی شیلد مسی بافته شده در صنایع مختلف
هر جا که انتقال سیگنال تمیز و بدون خطا اهمیت داشته باشد، ردپایی از شیلد مسی بافته شده دیده می‌شود. از استودیوهای ضبط موسیقی گرفته تا اتاق‌های کنترل نیروگاه‌ها، این محافظ قدرتمند نقشی حیاتی ایفا می‌کند. برخی از مهم‌ترین کاربردها عبارت‌اند از:
- تجهیزات صوتی و تصویری: کابل‌های میکروفون، کابل‌های صوتی حرفه‌ای، کابل‌های HDMI و کواکسیال برای انتقال صدا و تصویر با بالاترین کیفیت.
- مخابرات و شبکه‌های کامپیوتری: کابل‌های شبکه پرسرعت و تجهیزات دیتاسنتر برای جلوگیری از افت سیگنال و خطا در انتقال داده.
- تجهیزات پزشکی: دستگاه‌هایی مانند MRI، ECG و تجهیزات مانیتورینگ بیمار که به سیگنال‌های بسیار دقیق و بدون نویز نیاز دارند.
- صنایع نظامی و هوافضا: سیستم‌های ارتباطی، راداری و ناوبری که عملکرد بدون خطای آن‌ها حیاتی است.
- اتوماسیون صنعتی: کابل‌های کنترلرها، سنسورها و ربات‌ها در محیط‌های صنعتی که مملو از نویزهای الکتریکی ناشی از موتورها و ماشین‌آلات سنگین است.
تأثیر درصد پوشش بر عملکرد شیلد مسی
یکی از مشخصات فنی مهم شیلد بافته‌شده، “درصد پوشش” (Coverage) آن است. این عدد نشان می‌دهد که چه درصدی از سطح کابل توسط بافت مسی پوشانده شده است. هرچه این درصد بالاتر باشد، محافظت در برابر نویز مؤثرتر خواهد بود. با این حال، پوشش بالاتر به معنای استفاده بیشتر از مس، افزایش هزینه و کاهش انعطاف‌پذیری کابل است. بنابراین، انتخاب درصد پوشش مناسب به کاربرد شما بستگی دارد.
| درصد پوشش (Coverage %) | سطح حفاظت (Protection Level) | کاربرد پیشنهادی |
|---|---|---|
| 70% – 85% | خوب (Good) | مصارف عمومی، کابل‌های صوتی و ابزار دقیق با حساسیت متوسط |
| 85% – 95% | عالی (Excellent) | کابل‌های دیتا، کواکسیال، اتوماسیون صنعتی و کاربردهای حرفه‌ای |
| > 95% | حداکثری (Maximum) | محیط‌های با نویز بسیار بالا، تجهیزات پزشکی حساس و کاربردهای نظامی |
نکات کلیدی هنگام خرید شیلد مسی بافته شده
برای اطمینان از عملکرد بهینه، هنگام خرید محصولاتی که از شیلد مسی بافته شده استفاده می‌کنند، به چند نکته کلیدی توجه کنید:
- خلوص مس: به دنبال محصولاتی باشید که از مس با خلوص بالا (مانند مس OFC – Oxygen-Free Copper) ساخته شده‌اند.
- درصد پوشش: با توجه به جدول بالا و نیاز خود، درصد پوشش مناسب را انتخاب کنید. برای اکثر کاربردهای حرفه‌ای، پوشش بالای 85% توصیه می‌شود.
- کیفیت بافت: بافت شیلد باید یکنواخت، محکم و بدون پارگی یا فاصله زیاد بین رشته‌ها باشد.
- قلع‌اندود بودن: شیلدهای مسی قلع‌اندود (Tinned Copper) مقاومت بیشتری در برابر خوردگی دارند و فرآیند لحیم‌کاری را آسان‌تر می‌کنند.
برای اطمینان از کیفیت، همیشه از تأمین‌کنندگان معتبر خرید کنید. در مجموعه «آسان مس»، ما طیف وسیعی از سیم افشان مسی و محصولات مرتبط با شیلدینگ را با بالاترین استانداردها ارائه می‌دهیم.
آینده شیلدینگ و جایگاه همیشگی مس
با پیشرفت فناوری و حرکت به سمت سرعت‌های بالاتر انتقال داده در شبکه‌های 5G، اینترنت اشیاء (IoT) و هوش مصنوعی، نیاز به محافظت در برابر تداخلات الکترومغناطیسی بیش از هر زمان دیگری احساس می‌شود. در این میان، شیلد مسی بافته شده به لطف خواص بی‌نظیر خود، همچنان به عنوان یک استاندارد طلایی و راه‌حلی قابل‌اطمینان برای تضمین یکپارچگی سیگنال باقی خواهد ماند و نقش خود را در دنیای متصل فردا پررنگ‌تر خواهد کرد.
جمع‌بندی و گام بعدی شما
در این مقاله تلاش کردیم تا همه چیز درباره شیلد مسی بافته شده را پوشش دهیم. دیدیم که این جزء به ظاهر ساده، چگونه مانند یک نگهبان وفادار از سیگنال‌های الکتریکی در برابر نویزهای مزاحم محافظت می‌کند و نقشی حیاتی در عملکرد صحیح تجهیزات الکترونیکی، از ساده‌ترین دستگاه‌های صوتی تا پیچیده‌ترین سیستم‌های نظامی، ایفا می‌کند. انتخاب یک شیلد باکیفیت، سرمایه‌گذاری برای اطمینان از انتقال پایدار، دقیق و بدون خطای داده‌ها و سیگنال‌هاست.
برای محافظت از تجهیزات و اطمینان از انتقال بی‌نقص سیگنال‌ها، انتخاب یک شیلد مسی باکیفیت حیاتی است. در آسان مس، ما مجموعه‌ای کامل از انواع شیلد مسی بافته شده و سایر محصولات مسی را با بالاترین استانداردها ارائه می‌دهیم. برای دریافت مشاوره تخصصی جهت خرید شیلد مسی بافته شده و ثبت سفارش، همین امروز با کارشناسان ما تماس بگیرید.
