دستگاه ارت سنج (Earth Tester): همه‌چیز درباره اندازه‌گیری مقاومت زمین

دستگاه ارت سنج، که با نام‌های تستر مقاومت زمین یا میگر ارت نیز شناخته می‌شود، ابزاری تخصصی برای اندازه‌گیری مقاومت الکتریکی یک سیستم زمین (ارتینگ) یا مقاومت ویژه خاک است. این اندازه‌گیری برای اطمینان از ایمنی افراد، حفاظت از تجهیزات الکتریکی و عملکرد صحیح سیستم‌های الکتریکی و مخابراتی حیاتی است.

۱. چرا اندازه‌گیری مقاومت ارت اهمیت دارد؟

یک سیستم ارتینگ کارآمد، مسیری با کمترین مقاومت را برای جریان‌های خطا (مانند اتصال کوتاه یا صاعقه) به سمت زمین فراهم می‌کند. اهمیت این موضوع در موارد زیر خلاصه می‌شود:

ایمنی جانی: در صورت بروز خطا در یک دستگاه، سیستم ارتینگ جریان را به زمین منتقل کرده و از برق‌گرفتگی افراد جلوگیری می‌کند. اگر مقاومت زمین بالا باشد، این مسیر به‌درستی عمل نکرده و خطر جدی ایجاد می‌شود.
حفاظت از تجهیزات: ولتاژهای ناگهانی ناشی از صاعقه یا نوسانات شبکه می‌توانند به تجهیزات حساس الکترونیکی آسیب بزنند. سیستم ارتینگ این ولتاژهای اضافی را به زمین تخلیه می‌کند.
رعایت استانداردها: طبق مقررات ملی ساختمان و استانداردهای صنعتی (مانند NEC, IEC)، مقاومت سیستم زمین باید از حد مشخصی (معمولاً بین ۱ تا ۱۰ اهم بسته به کاربری) کمتر باشد.
عملکرد صحیح سیستم‌ها: در برخی سیستم‌ها مانند دکل‌های مخابراتی یا سیستم‌های کنترل دقیق، وجود یک نقطه مرجع ولتاژ پایدار (زمین) برای جلوگیری از نویز و تداخل ضروری است.

۲. اساس کار دستگاه ارت سنج

اساس کار اکثر ارت سنج‌ها بر پایه قانون اهم (V = IR) است. دستگاه یک جریان متناوب (AC) با فرکانس مشخص را از طریق یک الکترود به زمین تزریق می‌کند و سپس اختلاف پتانسیل (ولتاژ) ایجاد شده بین الکترود اصلی و یک الکترود کمکی دیگر را اندازه‌گیری می‌کند. با داشتن مقدار جریان (I) و ولتاژ (V)، مقاومت (R) را محاسبه می‌کند:
R = V / I
نکته مهم: از جریان AC به جای DC استفاده می‌شود تا از اثرات الکترولیز و پلاریزاسیون در خاک (که باعث ایجاد ولتاژهای مزاحم و خطا در اندازه‌گیری می‌شود) جلوگیری شود.

چگونه تجهیزات چاه ارت مناسب را برای پروژه خود انتخاب کنیم؟

۳. انواع دستگاه‌های ارت سنج

ارت سنج‌ها بر اساس روش اندازه‌گیری و کاربرد به چند دسته اصلی تقسیم می‌شوند:

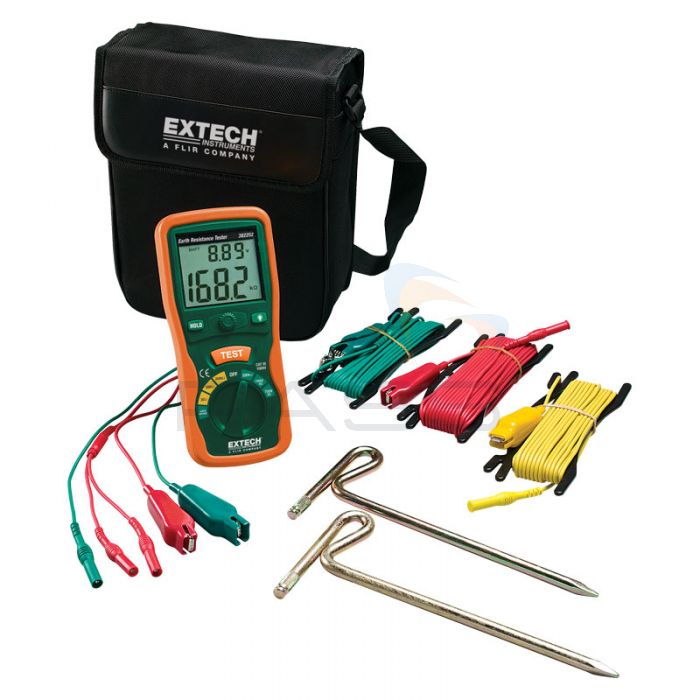

الف) ارت سنج سه سیمه (Three-Point Tester)

کاربرد: رایج‌ترین نوع برای اندازه‌گیری مقاومت یک الکترود زمین نصب شده (مانند چاه ارت یا شبکه ارت).
روش کار (روش افت پتانسیل – Fall of Potential):
الکترود اصلی (E): به سیستم ارت موجود متصل می‌شود.
میله جریان (C – Current Stake): در فاصله‌ای دور از الکترود اصلی در زمین کوبیده می‌شود (مثلاً ۲۰ تا ۴۰ متر).
میله پتانسیل (P – Potential Stake): بین الکترود اصلی و میله جریان کوبیده می‌شود.

این دستگاه جریان را بین E و C برقرار کرده و ولتاژ را بین E و P اندازه‌گیری می‌کند. بهترین نقطه برای قرارگیری میله P، طبق قانون ۶۲%، در فاصله‌ی ۶۲ درصدی از الکترود اصلی به سمت میله C است.

ب) ارت سنج چهار سیمه (Four-Point Tester)

کاربرد: عمدتاً برای اندازه‌گیری مقاومت ویژه خاک (Soil Resistivity) استفاده می‌شود. این اندازه‌گیری قبل از طراحی سیستم ارتینگ برای تعیین مشخصات خاک منطقه انجام می‌شود.
روش کار (روش وِنِر – Wenner Method):
چهار میله در یک خط مستقیم و با فواصل مساوی (فاصله a) در زمین کوبیده می‌شوند.
دستگاه جریان را از دو میله خارجی تزریق کرده و ولتاژ را بین دو میله داخلی اندازه‌گیری می‌کند.
با استفاده از فرمول‌های خاص، مقاومت ویژه خاک (بر حسب اهم-متر) محاسبه می‌شود.

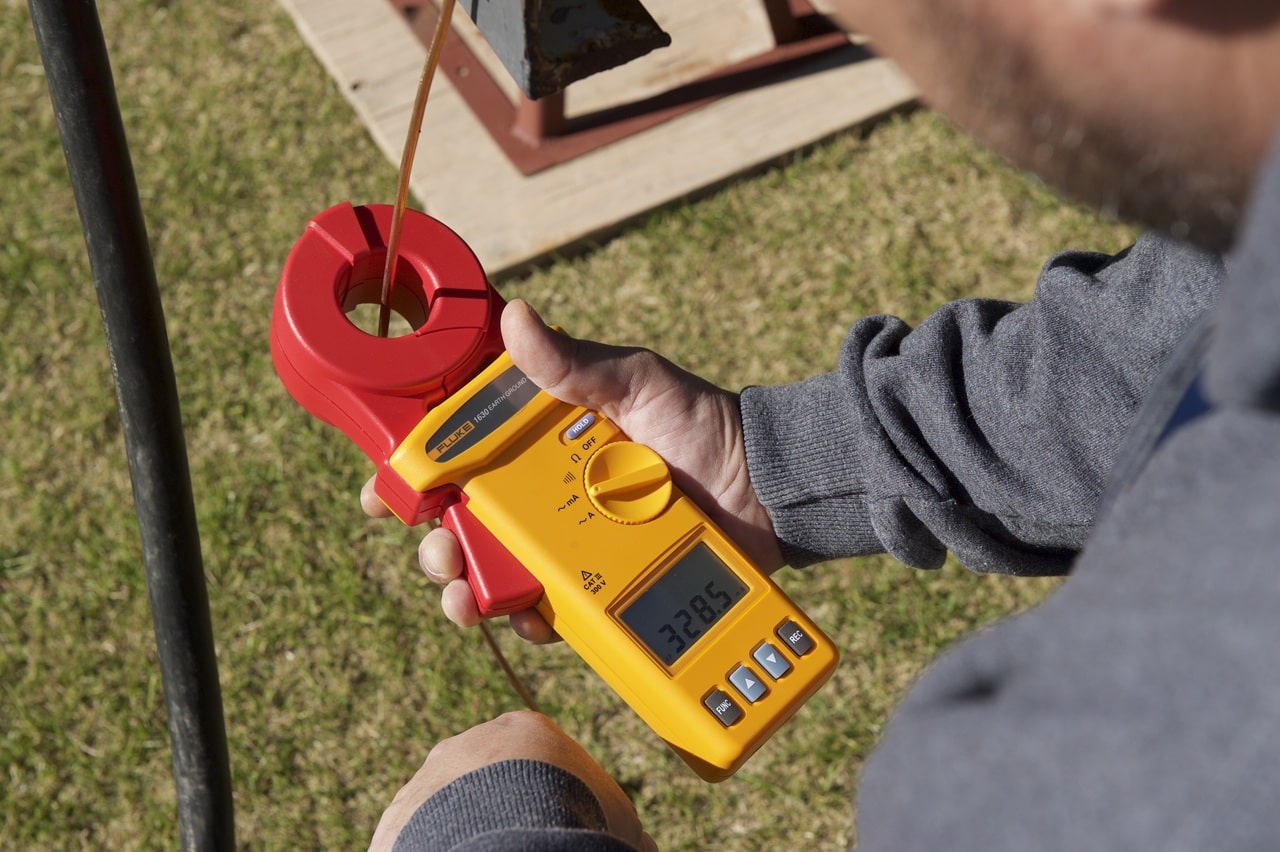

ج) ارت سنج کلمپی یا انبری (Clamp-on Earth Tester)

کاربرد: روشی سریع و آسان برای اندازه‌گیری مقاومت در سیستم‌هایی که دارای مسیرهای ارت موازی هستند (مانند ساختمان‌های بزرگ، دکل‌های برق یا مخابرات که همگی به یک شبکه ارت متصل‌اند).
مزایا:
نیازی به جدا کردن سیستم ارت از شبکه ندارد.
نیازی به کوبیدن میله‌های کمکی در زمین نیست (بسیار مناسب برای محیط‌های شهری و سنگلاخی).

روش کار: کلمپ دستگاه دور سیم یا تسمه ارت انداخته می‌شود. این کلمپ شامل دو هسته است: یکی ولتاژ مشخصی را در حلقه القا می‌کند و دیگری جریان حاصله در آن حلقه را اندازه‌گیری می‌کند. سپس مقاومت حلقه محاسبه می‌شود.
محدودیت اصلی: این روش فقط مقاومت حلقه ارت را اندازه‌گیری می‌کند و برای یک الکترود زمین منفرد و ایزوله کاربرد ندارد.

۴. راهنمای گام‌به‌گام کار با ارت سنج سه سیمه (روش افت پتانسیل)

آماده‌سازی:

برای اندازه‌گیری دقیق، اتصال الکترود زمین را از سیستم اصلی ساختمان یا تابلو برق جدا کنید.
باتری دستگاه را چک کنید.
تجهیزات لازم (دستگاه، کابل‌ها، دو میله کمکی و چکش) را آماده کنید.

کوبیدن میله‌ها:

میله جریان (C): آن را در یک خط مستقیم و در فاصله‌ای دور از چاه ارت بکوبید (مثلاً ۳۰ متر). هرچه فاصله بیشتر باشد، دقت بالاتر می‌رود.
میله پتانسیل (P): آن را در فاصله تقریبی ۶۲% از چاه ارت و روی همان خط مستقیم بکوبید (در مثال ما حدود ۱۸.۶ متری چاه ارت).

اتصال کابل‌ها:

کابل سبز (پورت E یا E1) را به الکترود اصلی زمین (چاه ارت) وصل کنید.
کابل زرد (پورت P یا P1) را به میله پتانسیل (میله وسطی) وصل کنید.
کابل قرمز (پورت C یا C1) را به میله جریان (دورترین میله) وصل کنید.

انجام تست:

دستگاه را روشن کرده و ولتاژ صحیح را انتخاب کنید.
دکمه TEST را فشار دهید. دستگاه مقاومت را بر حسب اهم (Ω) نمایش می‌دهد.

تأیید صحت اندازه‌گیری:

برای اطمینان از اینکه میله‌ها در محدوده تأثیر یکدیگر نیستند، میله P را یک متر به سمت چاه ارت و سپس یک متر به سمت میله C جابجا کرده و تست را تکرار کنید. اگر نتایج تقریباً یکسان بودند (تغییرات جزئی)، اندازه‌گیری معتبر است. اگر تغییرات زیاد بود، باید فاصله میله C را افزایش دهید.

۵. عوامل مؤثر بر مقاومت زمین

رطوبت خاک: خاک مرطوب مقاومت کمتری دارد.
نوع خاک: خاک‌های رسی و لومی مقاومت کمتری نسبت به خاک‌های شنی و سنگلاخی دارند.
دمای خاک: خاک یخ‌زده مقاومت بسیار بالایی دارد.
عمق و ابعاد الکترود: الکترودهای عمیق‌تر و بزرگ‌تر سطح تماس بیشتری با خاک داشته و مقاومت کمتری ایجاد می‌کنند.
ترکیبات شیمیایی خاک: وجود نمک‌ها و مواد معدنی باعث کاهش مقاومت خاک می‌شود (به همین دلیل از مواد کاهنده مقاومت مانند بنتونیت در چاه ارت استفاده می‌شود).

۶. نکات ایمنی مهم

هرگز در هنگام وقوع طوفان و رعد و برق تست ارت را انجام ندهید.
همیشه قبل از تست (در روش سه سیمه)، سیستم ارت را از مدارات برق‌دار جدا کنید.
از دستکش و عینک ایمنی مناسب استفاده کنید.
مطمئن شوید که اتصالات کابل‌ها به میله‌ها و دستگاه محکم است.
همیشه دفترچه راهنمای دستگاه خود را مطالعه کنید.

۷. نکات مهم در انتخاب و خرید ارت سنج

نوع کاربری: مشخص کنید که به دستگاه سه سیمه، چهار سیمه یا کلمپی نیاز دارید.
دقت و محدوده اندازه‌گیری: دستگاهی با دقت مناسب و رنج اندازه‌گیری متناسب با نیاز خود انتخاب کنید.
رده‌بندی ایمنی (CAT Rating): برای کار در محیط‌های صنعتی و پست‌های برق، دستگاهی با CAT III یا CAT IV انتخاب کنید.
ویژگی‌های اضافی: قابلیت ذخیره اطلاعات، نمایشگر با نور پس‌زمینه، بدنه مقاوم (IP Rating) و کیف حمل مناسب از مزایای دستگاه‌های مدرن هستند.
برند و پشتیبانی: برندهای معتبر معمولاً دقت و دوام بهتری دارند و خدمات پس از فروش و کالیبراسیون ارائه می‌دهند.

نتیجه‌گیری

دستگاه ارت سنج یک ابزار ضروری برای مهندسان برق، تکنسین‌ها و بازرسان ایمنی است. استفاده صحیح از این دستگاه و درک مفاهیم پشت آن، تضمین‌کننده ایمنی سیستم‌های الکتریکی و حفاظت از جان و مال افراد است. انتخاب نوع مناسب دستگاه و پیروی از دستورالعمل‌ها و نکات ایمنی، کلید دستیابی به نتایج دقیق و قابل اعتماد است.
