آیا می‌دانید یک اتصال زمین ناقص چگونه می‌تواند در کسری از ثانیه، جان انسان‌ها و تجهیزات چند صد میلیونی شما را به خطر بیندازد؟ یا اینکه از میان 2 روش اصلی حفر ارت، کدام یک برای ساختمان شما مناسب‌تر است؟ اجرای صحیح سیستم ارتینگ، قلب تپنده ایمنی در هر سازه و تأسیساتی است. این فرآیند صرفاً حفر یک گودال و قرار دادن یک میله فلزی در آن نیست؛ بلکه یک عملیات مهندسی دقیق است که نیازمند دانش فنی و رعایت استانداردهاست. در این مقاله جامع، به صورت تخصصی و قدم به قدم، بهترین روش های اجرای چاه ارت را تشریح می‌کنیم تا بتوانید با دیدی باز، ایمنی بی‌قید و شرط را برای مجموعه خود به ارمغان آورید.
چرا اجرای صحیح چاه ارت یک ضرورت است نه یک انتخاب؟

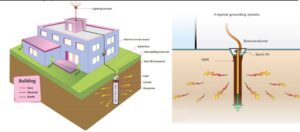

پیش از آنکه به سراغ روش های اجرای چاه ارت برویم، باید به این سوال اساسی پاسخ دهیم: اهمیت چاه ارت در چیست؟ سیستم ارتینگ یا اتصال به زمین، مسیری امن برای تخلیه جریان‌های الکتریکی ناخواسته (مانند نشت جریان، صاعقه یا ولتاژهای اضافی) به زمین فراهم می‌کند. یک سیستم ارت استاندارد سه هدف اصلی را دنبال می‌کند:
- حفاظت از جان افراد: جلوگیری از خطرات برق‌گرفتگی در اثر تماس با بدنه فلزی دستگاه‌هایی که دچار نشت جریان شده‌اند.
- حفاظت از تجهیزات: محافظت از دستگاه‌های الکتریکی و الکترونیکی حساس در برابر آسیب‌های ناشی از افزایش ناگهانی ولتاژ.
- عملکرد صحیح سیستم‌های حفاظتی: اطمینان از عملکرد درست تجهیزاتی مانند کلیدهای محافظ جان (RCD) و سایر رله‌های حفاظتی.
یک چاه ارت غیراستاندارد نه تنها این مزایا را ندارد، بلکه می‌تواند با ایجاد یک نقطه خطرناک، ایمنی کل سیستم را به مخاطره بیندازد.
پیش‌نیازها و تجهیزات لازم برای حفر چاه ارت
برای اجرای یک چاه ارت کارآمد، به مجموعه‌ای از ابزار و مواد اولیه باکیفیت نیاز دارید. انتخاب نادرست هر یک از این موارد می‌تواند نتیجه نهایی را تحت تأثیر قرار دهد.
تجهیزات مورد نیاز:
- ابزار حفاری (بیل، کلنگ یا دستگاه‌های حفاری مکانیزه)
- پتک یا چکش سنگین
- ابزار جوشکاری (جوش احتراقی یا کدولد) یا کلمپ‌های مخصوص
- دستگاه ارت سنج برای تست مقاومت نهایی
مواد اولیه اصلی:
- الکترود ارت: می‌تواند به صورت صفحه مسی، میله مسی (Rod) یا سیم چند مفتولی باشد. استفاده از صفحه مسی ارت با خلوص بالا، کارایی سیستم را تضمین می‌کند.
- سیم اتصال: سیم مسی بدون روکش با سطح مقطع مناسب (معمولاً 25 یا 35 میلی‌متر مربع).
- مواد کاهنده مقاومت: بنتونیت یا مواد سوپر اکتیو LOM که برای پر کردن اطراف الکترود و کاهش مقاومت خاک استفاده می‌شود.
- لوله پلیکا: برای ایجاد یک کانال جهت آب‌دهی دوره‌ای به چاه.
- حوضچه بازرسی: برای دسترسی آسان به نقطه اتصال و تست‌های دوره‌ای.
انتخاب بهترین مکان برای حفر چاه ارت
انتخاب محل مناسب برای حفر چاه، اولین گام در موفقیت پروژه است. مکانی را انتخاب کنید که:
- رطوبت ذاتی بالاتری داشته باشد (مانند باغچه‌ها، فضاهای سبز یا نقاطی که آب باران در آنجا جمع می‌شود).
- از مسیر لوله‌های آب، گاز و کابل‌های زیرزمینی فاصله داشته باشد.
- کمترین فاصله ممکن را با تابلوی اصلی برق داشته باشد تا طول سیم ارت کاهش یابد.
در پروژه‌های بزرگ، انجام «تست مقاومت ویژه خاک» پیش از حفاری، به تعیین دقیق‌ترین مکان و عمق چاه کمک شایانی می‌کند.

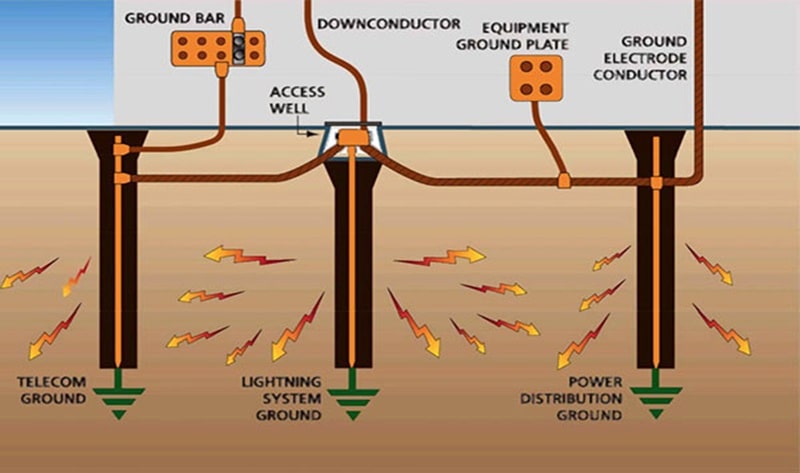

روش های اجرای چاه ارت: از سطحی تا عمیق
به طور کلی دو روش اصلی برای اجرای سیستم ارتینگ وجود دارد: روش عمقی و روش سطحی. انتخاب بین این دو، به نوع خاک، فضای موجود و الزامات پروژه بستگی دارد.
1. روش عمقی (Deep Method)
این روش، متداول‌ترین و کارآمدترین شیوه برای دستیابی به مقاومت پایین است. در این متد، یک چاه عمودی حفر شده و الکترود در عمق زمین قرار می‌گیرد تا به لایه‌های مرطوب‌تر خاک دسترسی پیدا کند. روش اجرای چاه ارت به شیوه عمقی برای اکثر مناطق، به‌ویژه مناطقی با خاک معمولی یا خشک، ایده‌آل است.
2. روش سطحی (Shallow/Trench Method)
زمانی که امکان حفاری عمیق وجود ندارد (مثلاً در زمین‌های سنگلاخی یا مناطقی با سطح آب زیرزمینی بالا)، از روش سطحی استفاده می‌شود. در این روش، یک یا چند کانال افقی با عمق کم (حدود 80 سانتی‌متر) حفر شده و الکترودها (معمولاً به صورت سیم یا تسمه مسی) به صورت شبکه‌ای در کف آن قرار می‌گیرند.

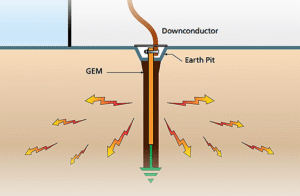

گام به گام اجرای چاه ارت به روش عمقی
از آنجایی که روش عمقی کاربرد بیشتری دارد، مراحل اجرای آن را به تفصیل بررسی می‌کنیم:
- حفر گودال: یک چاه با قطر تقریبی 80 سانتی‌متر و عمق مناسب (بسته به مقاومت خاک، معمولاً بین 3 تا 6 متر) حفر کنید.
- آماده‌سازی مواد کاهنده: حدود 20 سانتی‌متر از کف چاه را با مخلوطی از بنتونیت و خاک نرم بپوشانید. این مخلوط را به خوبی با آب ترکیب کنید تا به حالت دوغاب درآید.
- قرار دادن صفحه مسی: صفحه مسی را که سیم ارت به آن جوش داده شده (ترجیحاً با جوش کدولد)، به صورت عمودی در مرکز چاه قرار دهید.
- پر کردن چاه: اطراف صفحه را به صورت لایه لایه (هر لایه 20 سانتی‌متر) با مواد کاهنده مقاومت پر کنید. پس از ریختن هر لایه، آن را با پتک بکوبید و به خوبی آبیاری کنید تا تمام فضاهای خالی پر شود. این کار را تا پر شدن کامل چاه ادامه دهید.
- نصب لوله و حوضچه: یک لوله پلیکای سوراخ‌دار را در کنار سیم ارت قرار دهید تا امکان آب‌دهی به چاه در فصول خشک فراهم باشد. در نهایت، حوضچه بازرسی را در بالای چاه نصب کرده و سیم ارت را از داخل آن عبور دهید.
نکات کلیدی و اشتباهات رایج در اجرای سیستم ارتینگ
- اشتباه: استفاده از نمک و زغال به جای بنتونیت. این مواد به شدت خورنده هستند و در مدت کوتاهی الکترود و سیم مسی را از بین می‌برند.
- نکته: همیشه از جوش احتراقی (کدولد) برای اتصال سیم به صفحه استفاده کنید. اتصالات پیچی در زیر خاک به مرور زمان اکسید شده و مقاومت را افزایش می‌دهند.
- اشتباه: عدم کوبیدن و آبیاری لایه‌های مواد کاهنده. این کار باعث ایجاد حفره‌های هوا و افزایش شدید مقاومت چاه می‌شود.
- نکته: برای اطمینان از عملکرد صحیح، حتماً پس از اتمام کار، تست مقاومت زمین را توسط متخصص و با دستگاه ارت‌سنج انجام دهید.
مقایسه روش‌های مختلف اجرای چاه ارت
| ویژگی | روش عمقی (Deep Method) | روش سطحی (Shallow Method) |
|---|---|---|
| کاربرد اصلی | اکثر زمین‌ها، دستیابی به مقاومت پایین | زمین‌های سنگی، فضای محدود |
| عمق حفاری | زیاد (3 الی 6 متر) | کم (کمتر از 1 متر) |
| نوع الکترود | صفحه، میله (Rod) | سیم، تسمه، شبکه مش |
| هزینه اجرا | متوسط | بسته به مساحت، می‌تواند بالا باشد |
| اثربخشی | بسیار بالا | خوب (در صورت اجرای صحیح) |
| مناسب برای | اجرای یک سیستم ارتینگ استاندارد و پایدار | شرایط خاص و محدودیت‌های فیزیکی |
تست و اندازه‌گیری مقاومت چاه ارت
مهم‌ترین معیار برای سنجش کیفیت یک چاه ارت، مقاومت الکتریکی آن است. این مقاومت باید تا حد امکان پایین باشد. طبق استانداردها، مقاومت چاه ارت برای سیستم‌های حساس باید زیر 2 اهم و برای سیستم‌های معمولی زیر 5 اهم باشد. اندازه‌گیری مقاومت با استفاده از دستگاه‌های ارت‌سنج و به روش‌هایی مانند “افت پتانسیل” انجام می‌شود. این تست باید به صورت دوره‌ای (حداقل سالی یک‌بار) تکرار شود.
جمع‌بندی: ایمنی را به متخصصان بسپارید
همانطور که مشاهده کردید، روش های اجرای چاه ارت فرآیندی تخصصی است که هرگونه سهل‌انگاری در آن می‌تواند عواقب جبران‌ناپذیری داشته باشد. از انتخاب محل مناسب گرفته تا استفاده از تجهیزات چاه ارت باکیفیت و اجرای دقیق مراحل، همگی در دستیابی به یک نتیجه مطلوب و ایمن نقش دارند. حفاظت از سرمایه‌های انسانی و تجهیزات ارزشمند شما، نیازمند یک سیستم ارتینگ بی‌نقص و استاندارد است.
اگر به دنبال اجرای یک سیستم اتصال به زمین مطمئن و کارآمد هستید، مجموعه “آسان مس“ با سال‌ها تجربه در زمینه طراحی و اجرای سیستم‌های ارتینگ، آماده ارائه خدمات مشاوره و اجرای تخصصی است. کارشناسان ما با بررسی دقیق شرایط پروژه شما، بهترین و اقتصادی‌ترین راهکار را پیشنهاد داده و ایمنی کامل مجموعه شما را تضمین می‌کنند. همین امروز برای دریافت مشاوره رایگان با ما تماس بگیرید.
