برقگرفتگی یکی از خطرناکترین حوادث در محیطهای صنعتی، تجاری و مسکونی است که سالانه خسارات جانی و مالی جبرانناپذیری به بار میآورد. یکی از اساسیترین و موثرترین روشها برای ایمنسازی شبکههای برق و جلوگیری از برقگرفتگی، استفاده از سیستم چاه ارت (Earthing System) و تجهیزات استاندارد آن است.
سیستم ارتینگ با انتقال جریانهای نشتی و خطاهای الکتریکی به عمق زمین، از عبور جریان برق از بدن انسان یا آسیب به دستگاههای الکترونیکی جلوگیری میکند. اما چاه ارت زمانی به شکل ۱۰۰٪ کارآمد عمل میکند که تجهیزات آن به درستی انتخاب، نصب و نگهداری شوند. در این مقاله قصد داریم به بررسی نقش تجهیزات چاه ارت در جلوگیری از برقگرفتگی و راهکارهای افزایش ایمنی این سیستم بپردازیم.
چاه ارت چیست و چگونه از برقگرفتگی جلوگیری میکند؟
سیستم چاه ارت یک مسیر با مقاومت بسیار پایین برای هدایت جریانهای اضافه، نشتی یا جریانهای ناشی از صاعقه به درون زمین ایجاد میکند.

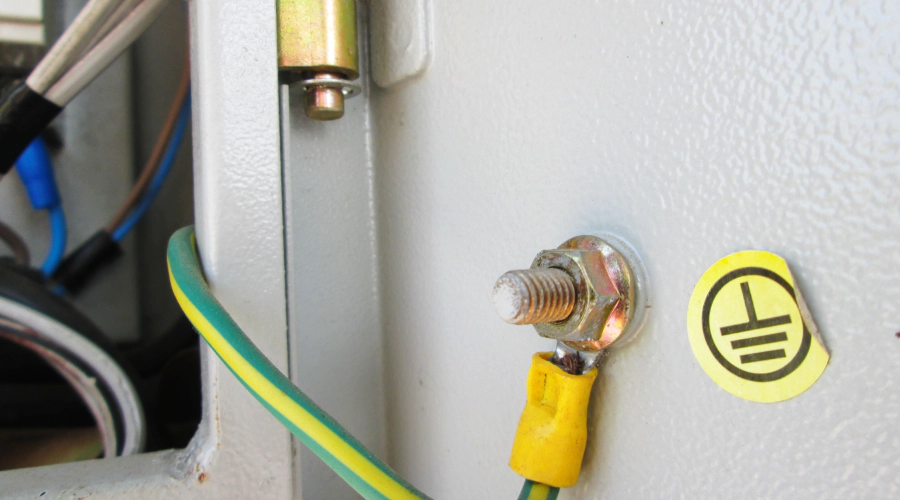

زمانی که بدنه فلزی یک وسیله برقی (مانند یخچال، ماشین لباسشویی یا دستگاههای صنعتی) به دلیل نقص فنی یا پوسیدگی عایق سیمها برقدار میشود، اگر فردی با بدنه آن تماس پیدا کند، جریان برق از بدن او عبور کرده و دچار برقگرفتگی میشود. اما اگر بدنه دستگاه به سیستم چاه ارت متصل باشد، جریان نشتی به جای عبور از بدن انسان (که مقاومت بالاتری دارد)، از طریق سیم ارت به زمین منتقل شده و باعث قطع فیوز یا کلید محافظ جان (RCD) میشود.
تجهیزات اصلی چاه ارت و نقش آنها در ایمنی
برای اجرای یک چاه ارت مطمئن که توانایی بالا در جلوگیری از برقگرفتگی داشته باشد، از تجهیزات مختلفی استفاده میشود:
صفحه یا میله ارت (Earth Electrode):
میله یا صفحه مس خالص (یا فولاد روکش مس) که در عمق زمین قرار میگیرد تا جریان برق را به خاک منتقل کند. کیفیت و جنس این قطعه تاثیر مستقیمی در کاهش مقاومت زمین دارد.
سیم مسی (Conductor):
رابط بین تمامی بدنه فلزی تجهیزات برقی و چاه ارت است. سایز استاندارد سیم مسی بر اساس میزان جریان احتمالی خطا انتخاب میشود.
مواد کاهنده مقاومت زمین (بنتونیت یا مواد بنتونیتدار/GEM):
این مواد اطراف میله یا صفحه ارت بریخته میشوند تا با جذب رطوبت، مقاومت خاک را به حداقل ممکن (زیر ۲ اهم) برسانند.
حوضچه ارت (Earth Pit):
محفظهای در سطح زمین که برای دسترسی آسان، بازرسی دورهای و اندازهگیری مقاومت چاه ارت استفاده میشود.

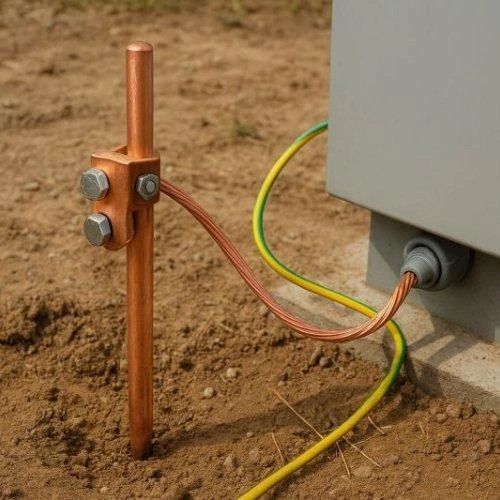

کلمپ و اتصالات (Clamps & Connectors):
قطعاتی که سیم مسی را به میله یا صفحه ارت متصل میکنند. اتصالات باید محکم و مقاوم در برابر خوردگی و زنگزدگی باشند.
راهکارهای جلوگیری از برقگرفتگی با استفاده صحیح از تجهیزات چاه ارت
تنها حفر یک چاه و قرار دادن میله ارت تضمینکننده ایمنی نیست. برای جلوگیری قطعی از برقگرفتگی، رعایت اصول زیر در مورد تجهیزات چاه ارت الزامی است:
۱. انتخاب تجهیزات استاندارد و باکیفیت
استفاده از قطعات نامرغوب یا آلیاژهای ناخالص (مانند سیمهای آلومینیومی به جای مسی یا صفحات مسنما) باعث خردگی سریع، افزایش مقاومت چاه ارت و در نهایت ناکارآمدی سیستم هنگام وقوع حادثه میشود. همیشه از قطعات استاندارد با درجه خلوص بالا استفاده کنید.
۲. کاهش مقاومت زمین به زیر ۲ اهم
بر اساس استانداردهای بینالمللی (مانند IEEE و IEC)، مقاومت چاه ارت برای مصارف خانگی و صنعتی باید تا حد امکان پایین باشد (معمولاً زیر ۲ اهم). اگر مقاومت خاک بالا باشد، جریان به درستی منتقل نشده و خطرات برقگرفتگی همچنان باقی میماند. استفاده از مواد کاهنده باکیفیت مانند GEM این مشکل را حل میکند.
۳. ترکیب سیستم ارتینگ با کلید محافظ جان (RCD)
سیستم چاه ارت به تنهایی میتواند خطر را کاهش دهد، اما ترکیب آن با کلید محافظ جان (RCCB / ELCB) بالاترین سطح ایمنی را ایجاد میکند. کلید محافظ جان اختلال و اختلاف جریان رفت و برگشت (نشتی) را تشخیص داده و در کمتر از چند میلیثانیه مدار را قطع میکند.
۴. اجرای صحیح جوش احتراقی (کدولد)
اتصال سیم به صفحه یا میله ارت نباید به مرور زمان شل یا دچار اکسیداسیون شود. بهترین روش اتصال، استفاده از جوش کدولد (Cadweld) است که پیوند مولکولی یکپارچهای ایجاد کرده و مانع قطع شدن جریان ارت میشود.
خطرات عدم نگهداری مناسب تجهیزات چاه ارت
تجهیزات چاه ارت به مرور زمان زیر خاک دچار تغییرات میشوند. رطوبت خاک ممکن است کاهش یابد یا اتصالات دچار خوردگی شوند. عدم توجه به نگهداری این تجهیزات میتواند خطرات زیر را به همراه داشته باشد:
- افزایش ناگهانی مقاومت چاه: باعث میشود جریان برقگرفتگی از بدن فرد بگذرد.
- قطعی سیم ارت: قطع شدن اتصال سیم به میله ارت، کلاً سیستم را بیاثر میکند.
- سوختن وسایل برقی: علاوه بر خطرات جانی، نوسانات و جریانهای اضافه باعث کباب شدن بردهای الکترونیکی میشود.
نکات حیاتی در بازرسی و نگهداری دورهای چاه ارت
برای اطمینان از عملکرد درست تجهیزات و جلوگیری همیشگی از برقگرفتگی، انجام اقدامات زیر توصیه میشود:
- تست دورهای مقاومت با دستگاه ارت تستر (تست مگر): حداقل سالی یکبار مقاومت چاه ارت توسط متخصصین سنجیده شود.
- مرطوب نگهداشتن خاک چاه: در فصلهای گرم سال، تزریق آب به حوضچه ارت برای حفظ رطوبت خاک و پایین ماندن مقاومت ضروری است.
- بررسی اتصالات حوضچه ارت: کلمپها و اتصالات داخل حوضچه ارت باید از نظر نداشتن سولفاته یا زنگزدگی بررسی شوند.
- همبندی سیستمها (Equipotential Bonding): تمامی اجزای فلزی ساختمان (لولههای آب، گاز، اسکلت فلزی) باید به سیستم ارت متصل شوند تا اختلاف پتانسیل بین قطعات فلزی به صفر برسد.
نتیجهگیری
جلوگیری از برقگرفتگی یکی از اولویتهای اصلی در ایمنی ساختمانها و صنایع است. چاه ارت به همراه تجهیزات استاندارد مانند سیم مسی صفحه یا میله ارت، مواد کاهنده و کلیدهای محافظ جان، خط مقدم دفاع در برابر خطرات برقگرفتگی محسوب میشوند.
سرمایهگذاری در طراحی اصولی، خرید تجهیزات باکیفیت چاه ارت و انجام بازرسیهای دورهای، نه تنها سلامت و جان افراد را تضمین میکند، بلکه از آسیبهای سنگین مالی به تجهیزات برقی نیز جلوگیری خواهد کرد. ایمنی برق را جدی بگیرید و همواره سیستم ارتینگ خود را به روز و فعال نگه دارید.
