آیا می‌دانستید یک عدد کوچک، تفاوت بین ایمنی مطلق و یک فاجعه تمام‌عیار را رقم می‌زند؟ عددی که مقاومت الکتریکی زمین شما را نشان می‌دهد! بسیاری از مدیران ساختمان‌ها و صاحبان صنایع از این حقیقت غافلند که یک سیستم ارتینگ ناکارآمد، مانند بمبی ساعتی در زیر پایشان است. تست مقاومت چاه ارت؛ اهمیت، روش‌ها و استانداردها صرفاً یک بررسی فنی نیست، بلکه مهم‌ترین اقدام برای حفاظت از جان انسان‌ها و سرمایه‌های گران‌بهای شماست. در این مقاله جامع، به شما نشان خواهیم داد که چرا این تست تا این حد حیاتی است و چگونه می‌توانید از عملکرد صحیح سیستم ارتینگ خود اطمینان حاصل کنید.
چاه ارت چیست و چرا به آن نیاز داریم؟
سیستم ارتینگ یا زمین کردن، شاهراه حیاتی برای تخلیه جریان‌های الکتریکی ناخواسته و خطرناک به زمین است. تصور کنید در سیستم الکتریکی یک ساختمان، به دلیل فرسودگی سیم‌کشی یا بروز نقص در یک دستگاه، بدنه فلزی آن برق‌دار شود. در این لحظه، سیستم ارتینگ وارد عمل می‌شود. این سیستم متشکل از اجزای مختلفی مانند صفحه مسی، سیم و میله‌های زمین است که مسیری با کمترین مقاومت الکتریکی به سمت زمین ایجاد می‌کند. جریان خطا به‌جای عبور از بدن فردی که با دستگاه تماس پیدا می‌کند، از این مسیر امن به زمین منتقل شده و فیوز مربوطه عمل کرده و مدار را قطع می‌کند. بنابراین، چاه ارت قلب تپنده این سیستم ایمنی است که اتصال پایدار و مؤثری را با زمین فراهم می‌کند.
اهمیت حیاتی تست مقاومت چاه ارت
اجرای یک سیستم ارتینگ پایان کار نیست؛ بلکه آغاز یک مسئولیت برای نگهداری صحیح از آن است. تست مقاومت چاه ارت یک بررسی دوره‌ای برای سنجش کارایی این سیستم است. اما چرا این تست اینقدر مهم است؟
- حفاظت از جان انسان‌ها: اصلی‌ترین دلیل، جلوگیری از خطر برق‌گرفتگی است. یک سیستم ارت با مقاومت بالا نمی‌تواند جریان خطا را به سرعت و به طور کامل تخلیه کند و این می‌تواند منجر به شوک‌های الکتریکی مرگبار شود.
- محافظت از تجهیزات: جریان‌های سرگردان و ولتاژهای اضافی ناشی از صاعقه یا مشکلات شبکه برق، می‌توانند به تجهیزات الکترونیکی و صنعتی گران‌قیمت شما آسیب‌های جدی و جبران‌ناپذیری وارد کنند. یک سیستم ارتینگ کارآمد، این ولتاژهای مخرب را به زمین منتقل کرده و از تجهیزات شما محافظت می‌کند.
- جلوگیری از آتش‌سوزی: عبور جریان‌های خطا از مسیرهای نامناسب به دلیل مقاومت بالای چاه ارت، می‌تواند باعث ایجاد جرقه و حرارت شدید شده و خطر آتش‌سوزی را به شدت افزایش دهد.
4p. رعایت الزامات قانونی و استانداردها: طبق مقررات ملی ساختمان و استانداردهای بین‌المللی، انجام تست‌های دوره‌ای برای سیستم ارتینگ الزامی است و عدم رعایت آن می‌تواند پیامدهای حقوقی و بیمه‌ای به همراه داشته باشد.
تست دوره‌ای چاه ارت: پیشگیری بهتر از درمان!
مقاومت چاه ارت یک عدد ثابت نیست. عواملی مانند تغییرات فصلی، خشکی یا رطوبت خاک، خوردگی الکترودها و اتصالات، و تغییرات ساختاری در خاک اطراف چاه، همگی می‌توانند بر مقدار مقاومت تأثیر بگذارند. به همین دلیل، انجام تست‌های دوره‌ای (معمولاً سالانه) یک ضرورت انکارناپذیر است. این کار به شما اجازه می‌دهد قبل از وقوع حادثه، مشکلات احتمالی را شناسایی و برای رفع آن‌ها اقدام کنید.
روش‌های متداول تست مقاومت چاه ارت
برای اندازه‌گیری مقاومت الکترود زمین، روش‌های مختلفی وجود دارد که هرکدام کاربردها و دقت خاص خود را دارند. دو مورد از متداول‌ترین این روش‌ها عبارت‌اند از:

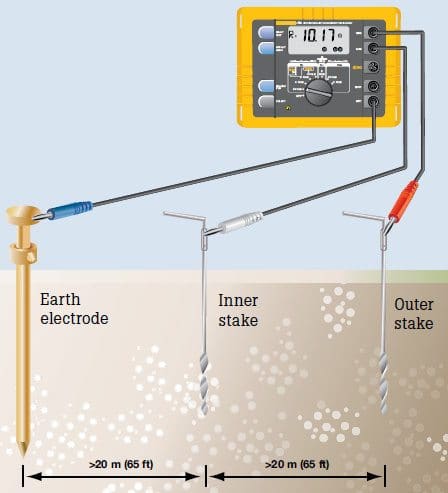

روش افت ولتاژ (Fall-of-Potential)
این روش که به تست سه نقطه‌ای (3-Point) نیز معروف است، دقیق‌ترین و استانداردترین روش برای اندازه‌گیری مقاومت چاه ارت است. در این تکنیک، از یک دستگاه ارت تستر و سه الکترود استفاده می‌شود:
- الکترود اصلی (E): همان الکترود چاه ارتی که می‌خواهیم مقاومتش را بسنجیم.
- الکترود ولتاژ (P): یک میخ تست کمکی که در فاصله‌ای مشخص از الکترود اصلی در زمین کوبیده می‌شود.
- الکترود جریان (C): میخ تست کمکی دیگر که در فاصله‌ای دورتر از الکترود ولتاژ قرار می‌گیرد.
دستگاه تستر، جریانی را بین الکترود اصلی (E) و الکترود جریان (C) برقرار کرده و همزمان افت ولتاژ بین الکترود اصلی (E) و الکترود ولتاژ (P) را اندازه‌گیری می‌کند. سپس با استفاده از قانون اهم (R = V/I)، مقاومت چاه ارت محاسبه می‌شود. این روش دقیق‌ترین نتیجه را ارائه می‌دهد و برای راه‌اندازی اولیه و بررسی‌های جامع سیستم‌های ارتینگ استفاده می‌شود.
روش کلمپی (Clamp-on Method)
این روش، یک راهکار سریع و ساده برای تست چاه های ارتینگ به هم پیوسته است. در ساختمان‌ها یا تأسیساتی که چندین چاه ارت به صورت موازی به یکدیگر متصل شده‌اند، می‌توان از ارت تستر کلمپی استفاده کرد. این دستگاه بدون نیاز به کوبیدن میخ‌های کمکی و قطع اتصال الکترود، دور سیم ارت حلقه می‌شود و مقاومت کل سیستم را اندازه‌گیری می‌کند. اگرچه این روش بسیار سریع‌تر است، اما برای سیستم‌های ایزوله و تکی کاربرد ندارد و دقت آن نسبت به روش افت ولتاژ کمتر است.
استانداردهای مقاومت چاه ارت: چه عددی قابل قبول است؟
مقدار ایده‌آل برای مقاومت چاه ارت، “صفر” است، اما رسیدن به این عدد در عمل غیرممکن است. استانداردهای مختلف، مقادیر متفاوتی را به عنوان حد مجاز اعلام می‌کنند، اما یک قانون کلی وجود دارد: هرچه کمتر، بهتر! مقدار مقاومت قابل قبول به نوع کاربری بستگی دارد.
| نوع کاربری | مقدار مقاومت استاندارد (اهم) | ملاحظات |
|---|---|---|
| مسکونی و تجاری کوچک | کمتر از 5 اهم | در برخی مناطق طبق استاندارد NEC تا 25 اهم نیز پذیرفته می‌شود. |
| مراکز داده و مخابراتی | کمتر از 1 اهم | برای حفاظت از تجهیزات بسیار حساس و جلوگیری از نویز. |
| پست‌های برق و صنعتی | کمتر از 1 اهم | الزامی برای ایمنی بالا و تخلیه جریان‌های خطای بسیار بزرگ. |
چگونه مقاومت چاه ارت را کاهش دهیم؟
اگر نتیجه تست مقاومت چاه ارت؛ اهمیت، روش‌ها و استانداردها شما بالاتر از حد مجاز بود، نگران نباشید. راهکارهای مؤثری برای کاهش آن وجود دارد:
- افزایش عمق الکترود: عمیق‌تر کردن چاه و رساندن میله ارت به لایه‌های مرطوب‌تر خاک.
- استفاده از الکترودهای متعدد: نصب چند میله ارت به صورت موازی و با فاصله مناسب از یکدیگر.
- بهبود خاک اطراف الکترود: استفاده از مواد کاهنده مقاومت مانند بنتونیت که رطوبت را جذب کرده و هدایت الکتریکی خاک را بهبود می‌بخشند.
- استفاده از الکترودهای باکیفیت: انتخاب و استفاده از محصولات استاندارد و باکیفیت مانند صفحات مسی و میله‌های ارت برند اسان مس که دارای حداکثر رسانایی و مقاومت بالا در برابر خوردگی هستند، نقشی کلیدی در پایداری و طول عمر سیستم ارتینگ شما دارد.
جمع‌بندی: ایمنی را به شانس واگذار نکنید!
همانطور که دیدیم، تست مقاومت چاه ارت یک اقدام لوکس یا اختیاری نیست، بلکه یک ضرورت مطلق برای تضمین ایمنی افراد و حفاظت از دارایی‌ها در برابر خطرات الکتریکی است. با شناخت اهمیت، روش‌های صحیح تست و استانداردهای موجود، می‌توانید با دیدی باز عملکرد سیستم ارتینگ خود را ارزیابی کنید. به یاد داشته باشید که یک سیستم ارتینگ کارآمد، سرمایه‌گذاری برای آرامش و امنیت شماست.
