آیا می‌دانید قلب تپنده و مرکز کنترل هر سیستم الکتریکی، از یک کارخانه عظیم صنعتی گرفته تا یک ساختمان مسکونی ساده، چیست؟ پاسخ در جعبه‌های فلزی به ظاهر ساده‌ای نهفته است که وظیفه توزیع، کنترل و حفاظت از جریان برق را بر عهده دارند. این تجهیزات حیاتی، که به عنوان تابلو برق شناخته می‌شوند، دنیای پیچیده‌ای دارند. در این مقاله قصد داریم به طور کامل به بررسی دو دسته اصلی این تجهیزات، یعنی تابلوهای برق فشار ضعیف و فشار متوسط، بپردازیم و شما را با تفاوت‌ها، ساختار و کاربردهای هر یک آشنا کنیم تا درک بهتری از این جزء ضروری زیرساخت‌های الکتریکی پیدا کنید.
تابلو برق چیست و چرا اینقدر اهمیت دارد؟
تابلو برق (Electrical Panel) محفظه‌ای است که مجموعه‌ای از تجهیزات الکتریکی مانند کلیدها، فیوزها، رله‌ها، کنتاکتورها و ابزارهای اندازه‌گیری را در خود جای می‌دهد. وظیفه اصلی این مجموعه، دریافت انرژی الکتریکی از یک منبع و توزیع آن به مدارهای مصرف‌کننده مختلف است. اما اهمیت آن فراتر از یک جعبه تقسیم ساده است. تابلوهای برق سه نقش حیاتی ایفا می‌کنند:
- کنترل: امکان قطع و وصل کردن جریان برق به بخش‌های مختلف سیستم را فراهم می‌کنند.
- حفاظت: از تجهیزات و افراد در برابر خطراتی مانند اتصال کوتاه، اضافه‌بار و شوک الکتریکی محافظت می‌کنند.
- مانیتورینگ: اطلاعاتی مانند ولتاژ، جریان و فرکانس را نمایش می‌دهند تا اپراتورها بتوانند بر عملکرد سیستم نظارت کنند.
تفاوت اصلی تابلوهای برق فشار ضعیف و فشار متوسط
مهم‌ترین وجه تمایز میان این دو نوع تابلو، سطح ولتاژ کاری آنهاست. این تفاوت در ولتاژ، مستقیماً بر روی طراحی، ابعاد، عایق‌بندی، تجهیزات داخلی و البته کاربرد آن‌ها تأثیر می‌گذارد. به طور کلی، تابلوهای برق فشار ضعیف و فشار متوسط بر اساس استانداردهای بین‌المللی در دسته‌بندی‌های ولتاژی متفاوتی قرار می‌گیرند که در ادامه به تفصیل هر یک را بررسی می‌کنیم.
آشنایی با تابلو برق فشار ضعیف (LV)
تابلوهای برق فشار ضعیف (Low Voltage) برای کار در سطح ولتاژ کمتر از 1000 ولت (1kV) طراحی می‌شوند. این تابلوها رایج‌ترین نوع تابلوهای برقی هستند که در زندگی روزمره با آن‌ها سروکار داریم. از تابلو کنتور یک واحد آپارتمانی گرفته تا تابلوهای توزیع در کارگاه‌های کوچک و ساختمان‌های تجاری، همگی در این دسته قرار می‌گیرند. تجهیزات داخلی آن‌ها مانند کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک کمپکت (MCCB) و کلیدهای هوایی (ACB) برای مدیریت جریان‌های بالا در ولتاژ پایین طراحی شده‌اند.

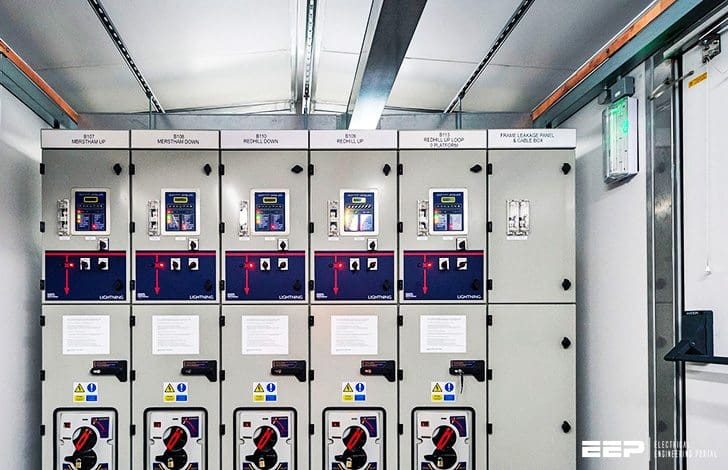

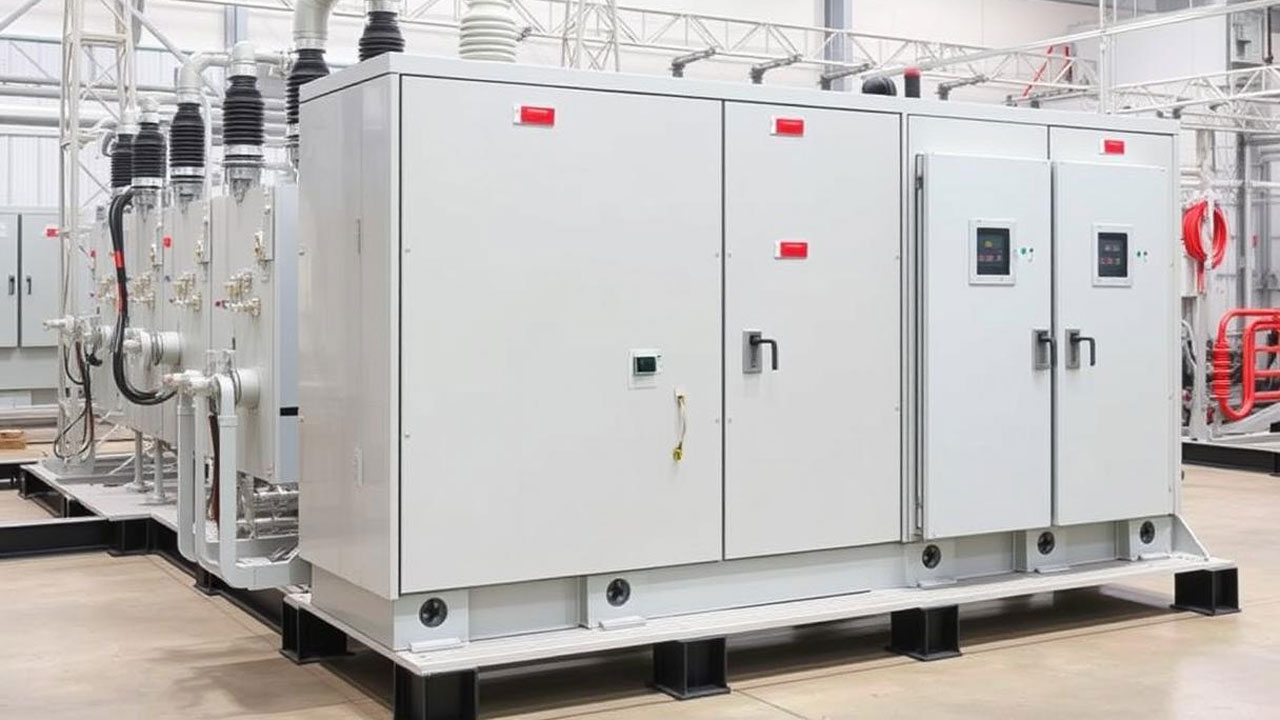

مروری بر ساختار و کاربرد تابلو برق فشار متوسط (MV)
در سوی دیگر، تابلوهای برق فشار متوسط (Medium Voltage) در بازه ولتاژی بین 1 کیلوولت تا 36 کیلوولت (و در برخی استانداردها تا 52 کیلوولت) فعالیت می‌کنند. به دلیل ولتاژ بالا، طراحی این تابلوها بسیار پیچیده‌تر است. عایق‌بندی قوی‌تر، فاصله ایمنی بیشتر بین قطعات و استفاده از تجهیزات خاص مانند دژنکتورهای گازی (SF6) یا خلأ (Vacuum) از ویژگی‌های بارز آنهاست. این تابلوها عمدتاً در پست‌های برق، ورودی اصلی کارخانه‌های بزرگ، بیمارستان‌ها، پالایشگاه‌ها و زیرساخت‌های عظیم شهری برای توزیع اولیه برق مورد استفاده قرار می‌گیرند.
| ویژگی | تابلو برق فشار ضعیف (LV) | تابلو برق فشار متوسط (MV) |
|---|---|---|
| سطح ولتاژ | کمتر از 1000 ولت | 1 کیلوولت تا 36 کیلوولت |
| کاربرد اصلی | توزیع نهایی در ساختمان‌ها، صنایع کوچک | توزیع اولیه در پست‌های برق، صنایع سنگین |
| تجهیزات کلیدی | کلید مینیاتوری، کلید اتوماتیک، کلید هوایی | دژنکتور (گازی، خلأ)، سکسیونر |
نکات کلیدی در انتخاب و طراحی تابلو برق
انتخاب اشتباه یا طراحی غیراصولی یک تابلو برق می‌تواند منجر به خسارات مالی سنگین، قطعی‌های مکرر و حتی خطرات جانی شود. برای انتخاب تابلوهای برق فشار ضعیف و فشار متوسط مناسب، باید به عواملی همچون میزان بار مصرفی، شرایط محیطی (دما، رطوبت)، درجه حفاظت (IP) مورد نیاز و استانداردهای ملی و بین‌المللی توجه ویژه‌ای داشت. توصیه می‌شود برای این کار حتما از دانش و تجربه متخصصان بهره‌مند شوید. سپردن این وظیفه به یک تیم حرفه‌ای، تضمین‌کننده ایمنی و پایداری شبکه برق شما خواهد بود.
جمع‌بندی: قلب سیستم الکتریکی خود را به متخصصان بسپارید
همانطور که دیدیم، تابلوهای برق فشار ضعیف و فشار متوسط ستون فقرات هر سیستم توزیع انرژی هستند و هر کدام نقش منحصربه‌فردی را در سطوح ولتاژی متفاوت ایفا می‌کنند. درک تفاوت‌ها و کاربردهای آن‌ها برای مهندسان، تکنسین‌ها و مدیران صنایع امری ضروری است. ایمنی، کارایی و پایداری جریان برق در کسب‌وکار یا پروژه شما، مستقیماً به کیفیت طراحی و ساخت این تابلوها بستگی دارد.
مجموعه آسان مس با سال‌ها تجربه و بهره‌گیری از تیمی متخصص، آماده ارائه خدمات مشاوره، طراحی و ساخت انواع تابلوهای برق مطابق با بالاترین استانداردهای روز دنیاست. اگر به دنبال راه‌حلی ایمن، بهینه و قابل اطمینان برای مدیریت انرژی خود هستید، همین امروز با کارشناسان ما تماس بگیرید تا بهترین پیشنهاد را متناسب با نیازهایتان دریافت کنید.
