نصب و راه‌اندازی دکل‌های صاعقه‌گیر، فرآیندی است که نیازمند درک دقیق اصول و قوانین مرتبط است. این امر به‌ویژه در مورد مکان‌های مرتفع، از اهمیت بالایی برخوردار است. دکل‌های صاعقه‌گیر، ابزاری مؤثر برای محافظت از ساختمان‌ها و زمین در برابر رعد و برق و صاعقه هستند. در این سیستم، میله‌های برقگیر به‌عنوان بخش‌های کلیدی دکل عمل می‌کنند و نقش مهمی در تضمین ایمنی و محافظت از سازه‌ها ایفا می‌کنند. درک صحیح و اجرای دقیق مراحل نصب، تضمین‌کننده عملکرد مناسب این سیستم‌های حفاظتی است.
دکل‌های صاعقه‌گیر الکترونیکی، با طراحی‌های متنوعی از میله‌های برقگیر، از جمله انواع توخالی، کروی، اشاره‌ای، چندشاخه و گرد، در دسترس هستند. قبل از نصب، مهم است که محدودیت‌های مکان مورد نظر را در نظر بگیرید و شعاع پوشش مورد نیاز را در سطوح مختلف محاسبه کنید. هر میله صاعقه‌گیر باید به حداقل دو هادی متصل شود، و بخش بالایی آن باید حداقل دو متر بالاتر از منطقه‌ای که قرار است محافظت شود، نصب گردد.
در حین نصب دکل‌های صاعقه‌گیر، شعاع خم باید حداقل ۱۵ تا ۲۰ سانتی‌متر حفظ شود تا از عملکرد صحیح آن اطمینان حاصل شود. همچنین، برای بازرسی‌های دوره‌ای، قرار دادن دکل در قفس مخصوص، امری ضروری است تا ایمنی و کارایی آن تضمین شود.
هدف از نصب صاعقه گیر
صاعقه‌گیر، ابزاری ضروری برای محافظت از افراد و سیستم‌ها در برابر صاعقه است. این سیستم با ایجاد یک مسیر امن، جریان قدرتمند صاعقه را به زمین منتقل می‌کند. در این فرایند، رادارهای هوایی صاعقه را جذب کرده و هادی‌های نزولی، جریان را به شبکه ارتینگ هدایت می‌کنند. نصب و طراحی صحیح صاعقه‌گیر، تضمین‌کننده امنیت جانی و حفاظت از تجهیزات در برابر این پدیده طبیعی قدرتمند است.
صاعقه می‌تواند خسارات جدی به سازه‌ها وارد کند، اما با استفاده از روش‌های مختلف می‌توان از این خسارات جلوگیری کرد. حفاظت از سازه شامل دو مرحله است: محافظت خارجی و داخلی. محافظت خارجی، که به عنوان حفاظت اولیه شناخته می‌شود، شامل محافظت از جلد خارجی سازه است. در حالی که محافظت داخلی، یا حفاظت ثانویه، از اجزای داخلی ساختمان محافظت می‌کند. علاوه بر این، می‌توان از تجهیزات هشدار قبل از وقوع صاعقه استفاده کرد تا به عنوان یک سیستم پیشگیرانه عمل کند و قبل از وقوع صاعقه، هشدار دهد و از خسارات احتمالی جلوگیری نماید.
طراحی سیستم حفاظت خارجی، یک راهکار ضروری برای محافظت از سازه‌ها در برابر صاعقه است. این سیستم شامل اجزای مختلفی است که به طور هماهنگ کار می‌کنند تا از آسیب‌های احتمالی ناشی از اصابت مستقیم صاعقه به سازه جلوگیری کنند. در این سیستم، میله‌های صاعقه‌گیر، اعم از پسیو یا اکتیو، به همراه هادی میانی و ترمینال زمین، جریان‌های الکتریکی شدیدی را که در اثر صاعقه ایجاد می‌شود، جذب و به سمت زمین هدایت می‌کنند. هدف اصلی این است که جریان صاعقه به طور ایمن و بدون آسیب به سازه، به زمین منتقل شود. این سیستم باید قادر باشد جریان‌های زیاد را برای مدت مشخصی تحمل کند و از نفوذ این جریان‌ها به داخل سازه جلوگیری نماید. استانداردهای مختلف، عملکرد موثر و ایمن این سیستم را تضمین می‌کنند تا سازه‌ها در برابر صاعقه محافظت شوند.
آشنایی با صاعقه گیر
طبیعت، با تمام زیبایی و شگفتی‌هایش، گاهی می‌تواند تهدیدی برای حیات انسان و محیط زیست باشد. پدیده‌هایی مانند آذرخش، زلزله و سیل، در عین شگفت‌انگیز بودن، می‌توانند خطرات جدی به همراه داشته باشند. بشر، در طول تاریخ، همواره در تلاش بوده است تا راه‌هایی برای مقابله با این تهدیدها بیابد و خود را در برابر آن‌ها ایمن سازد.
آذرخش، به عنوان قدرتمندترین پدیده الکترواستاتیک در طبیعت، یکی از این چالش‌هاست. انسان‌ها با ابداع و استفاده از تجهیزات صاعقه‌گیر، توانسته‌اند از خود در برابر این نیروی قدرتمند محافظت کنند. این اختراع، نمونه‌ای از تلاش بشر برای غلبه بر طبیعت و تضمین بقای خود است.
در این مسیر طولانی، انسان‌ها با کسب دانش و تجربه، یاد گرفته‌اند که چگونه با این پدیده‌های طبیعی مقابله کنند و زندگی خود را در برابر آن‌ها حفظ نمایند. این روند، نشان‌دهنده توانایی بشر در تطبیق و سازگاری با محیط زیست و غلبه بر چالش‌های پیش رو است.
دستورالعمل نصب سیستم صاعقه گیر
نصب صحیح دکل صاعقه‌گیر، مستلزم آگاهی از اصول و استانداردهای دقیق است. با رعایت این نکات، می‌توان سیستمی ایمن در برابر صاعقه، افزایش ولتاژ و ضربه‌های ناگهانی ایجاد کرد. این امر در مورد ساختمان‌های بلندمرتبه از اهمیت ویژه‌ای برخوردار است، زیرا صاعقه‌گیرها از بروز آتش‌سوزی و خسارات مالی و جانی در اثر اصابت صاعقه جلوگیری می‌کنند.
میله‌های نوک‌تیز برقگیر، جزء مهمی از این سیستم هستند که وظیفه محافظت را بر عهده دارند. انواع مختلفی از این میله‌ها وجود دارد، از جمله برقگیرهای چندشاخه، توخالی، کروی و گرد، که اغلب از موادی مانند مس، آلومینیوم و استیل ساخته می‌شوند. این تنوع در طراحی، کارایی و محافظت بهتر در برابر صاعقه را تضمین می‌کند.
در طراحی سیستم حفاظتی برقگیر، یکی از عوامل کلیدی برای کاهش ولتاژ ضربه، توجه به طول سیم مورد استفاده در سیم‌کشی است. طبق دستورالعمل‌های استاندارد، طول سیم از برقگیر به شینه هم پتانسیل و همچنین طول خط انشعاب به برقگیر، باید کمتر از ۵۰ سانتی‌متر باشد. برای دستیابی به سطح بهینه حفاظت، توصیه می‌شود که اتصال دوگانه بین برقگیر و سیم ارت برقرار شود.
در این سیستم، عملکرد هماهنگ برقگیرها ضروری است، و طول سیم مناسب یا استفاده از صاعقه‌گیرهای مخصوص می‌تواند در این هماهنگی نقش مهمی داشته باشد. به عنوان مثال، در مورد برقگیرهای کلاس B و C از نوع ۱ و ۲، اگر فاصله از مبدا تا مقصد بیشتر از ۵ متر باشد، جداسازی این برقگیرها لازم است و نمی‌توان هر دو را در یک تابلو قرار داد. نصب چنین سیستم‌های حفاظتی نیاز به تخصص و مهارت دارد و باید توسط افراد حرفه‌ای انجام شود تا اطمینان حاصل شود که نصب و عملکرد آن مطابق با استانداردهای ایمنی است.
شرایط دکل صاعقه گیر خوب و مناسب
در گذشته، رعد و برق و نیروی قدرتمند صاعقه، تهدیدی جدی برای انسان و محیط زیست به شمار می‌رفتند. اما با پیشرفت فناوری، اکنون می‌توانیم با استفاده از تجهیزات ایمنی مانند صاعقه‌گیر، از خسارات ناشی از این پدیده‌های طبیعی جلوگیری کنیم. این ابزارها به ما کمک می‌کنند تا از ساختمان‌ها، زیرساخت‌های مهم و پروژه‌های حساس در برابر اثرات مخرب رعد و برق محافظت کنیم. با استفاده از این فناوری‌های محافظتی، می‌توانیم خسارات را به حداقل رسانده و امنیت بیشتری را برای جوامع و دارایی‌های ارزشمندمان فراهم کنیم. از موارد استفاده اساسی از صاعقه گیر می‌توان به مکان‌های زیر اشاره نمود:
- نیروگاه
- پالایشگاه
- تأسیسات برقی و نظامی
- انواع مختلف کارخانه‌ها و…
به‌طورکلی شرایط یک دکل صاعقه گیر خوب به‌قرار زیر خواهد بود:
یک دکل صاعقه‌گیر مناسب باید ویژگی‌های خاصی داشته باشد. ابتدا، این دکل‌ها باید در ارتفاعی بین ۱۵ تا ۴۵ متر نصب شوند تا کارایی بهینه‌ای داشته باشند. ساختار این دکل‌ها از نوع چندوجهی و از جنس ورقه‌های فولادی ST37 است که از مقاومت بالایی برخوردارند. برای افزایش دوام، پوشش گالوانیزه گرم با ضخامت ۸۰ تا ۱۰۰ میکرون بر روی آن‌ها اعمال می‌شود.
دسترسی آسان به این دکل‌ها از طریق پلکان‌های ویژه و محافظ‌های ایمنی فراهم شده است. همچنین، طراحی آن‌ها به گونه‌ای است که در برابر جریان‌های شدید باد مقاوم باشند. در قسمت بالایی دکل‌ها، سبدهایی برای انجام تعمیرات و نگهداری تعبیه شده است.
یکی دیگر از ویژگی‌های مهم این دکل‌ها، امکان تعیین و پوشش‌دهی شعاع محافظتی وسیع است. بهره‌گیری از فناوری‌های پیشرفته و روز دنیا، این امکان را فراهم می‌کند. دستگاه‌های مورد استفاده در این سیستم‌ها کاملاً خودکفا و مستقل از منابع انرژی خارجی مانند باد، باتری و نور عمل می‌کنند.
علاوه بر این، طول عمر بالا از دیگر خصوصیات بارز دکل‌های صاعقه‌گیر مناسب است که تضمین می‌کند برای مدت طولانی بدون نیاز به تعمیرات اساسی کار کنند. این ویژگی‌ها باعث می‌شود تا این دکل‌ها به گزینه‌ای ایده‌آل برای حفاظت در برابر صاعقه تبدیل شوند.
نقش صاعقه گیر در حفاظت از ساختمان

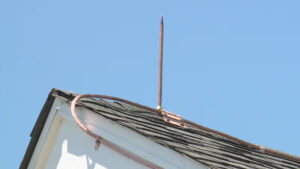

صاعقه‌گیرها از ابزارهای مهم و ضروری برای محافظت ساختمان‌ها در برابر آسیب‌های ناشی از رعد و برق هستند. این دستگاه‌ها با جذب انرژی الکتریکی صاعقه و انتقال آن به زمین، از بروز خطرات احتمالی جلوگیری می‌کنند. در این فرآیند، صاعقه‌گیرها معمولاً در بالاترین نقاط ساختمان نصب می‌شوند تا بتوانند به بهترین نحو ممکن انرژی صاعقه را جذب کنند. سپس این انرژی از طریق سیم‌های هادی به زمین منتقل می‌شود و در آنجا به صورت ایمن دفع می‌گردد. به این ترتیب، صاعقه‌گیر از خطراتی مانند آتش‌سوزی و آسیب به تجهیزات الکتریکی جلوگیری می‌کند. به‌علاوه، استفاده از این فناوری در ساختمان‌ها علاوه بر افزایش ایمنی، به حفظ سرمایه‌گذاری‌های انجام شده در زیرساخت‌ها نیز کمک می‌کند. در نتیجه، نصب صاعقه‌گیرها به عنوان یک اقدام پیشگیرانه، بسیار حائز اهمیت است و می‌تواند خطرات ناشی از حوادث طبیعی را به طور قابل توجهی کاهش دهد.
صاعقه(رعدو برق)چیست؟
پدیده صاعقه، تخلیه‌ای قدرتمند در طبیعت است که به منظور برقراری تعادل الکتریکی در جو زمین رخ می‌دهد. این اتفاق زمانی روی می‌دهد که بار الکتریکی در ابرها تجمع می‌یابد و اختلاف پتانسیل بین آن‌ها یا بین ابر و زمین به اندازه‌ای زیاد می‌شود که توانایی هوا در عایق‌بندی را از بین می‌برد. در این لحظه، شاهد رعد و برق هستیم که به دلیل حرکت سریع الکترون‌ها در هوا ایجاد می‌شود. این پدیده طبیعی، همواره توجه انسان‌ها را به خود جلب کرده است، اما پیش‌بینی آن دشوار است. صاعقه می‌تواند بر روی اجسام بلند مانند درختان و سازه‌های مرتفع تأثیر بیشتری داشته باشد، زیرا این اشیا به عنوان مسیر رسانای بهتری برای جریان الکتریکی عمل می‌کنند.
