سیستم ارتینگ (Earthing System) قلب تپنده ایمنی در هر ساختمان، کارخانه یا تاسیسات برقی است. یکی از مهمترین اجزای این سیستم، سیم مسی چاه ارت است که وظیفه انتقال جریانهای نشتی و خطا به زمین را بر عهده دارد. انتخاب نادرست سایز این سیم، نه تنها باعث کاهش کارایی سیستم ارتینگ میشود، بلکه میتواند خطرات جانی و مالی جبرانناپذیری به همراه داشته باشد.
در این مقاله، به بررسی دقیق استانداردها و نحوه انتخاب سایز مناسب سیم مسی برای چاه ارت میپردازیم تا با دیدی فنی و اصولی، بهترین تصمیم را برای پروژههای خود بگیرید.
چرا انتخاب صحیح سایز سیم ارت اهمیت دارد؟
سیم ارت باید بتواند در زمان بروز اتصالی (Fault Current)، جریانهای بسیار زیاد را در کسری از ثانیه به زمین تخلیه کند. اگر سایز سیم مسی (سطح مقطع) متناسب با جریان احتمالی نباشد، سیم بیش از حد داغ شده و ممکن است ذوب شود یا سیستم ارتینگ قطع گردد. در این صورت، بدنه دستگاهها برقدار باقی مانده و خطر برقگرفتگی برای ساکنین و پرسنل به شدت افزایش مییابد.
استانداردهای مرجع در انتخاب سایز سیم ارت
برای تعیین سطح مقطع سیم مسی ارت، استانداردهای بینالمللی و ملی متعددی وجود دارد که مهندسان ناظر و برقکاران باید به آنها استناد کنند:
- استاندارد ملی ایران (مبحث ۱۳ مقررات ملی ساختمان): این استاندارد پایه اصلی برای تمامی پروژههای ساختمانی در ایران است و جداول دقیقی
- برای مقاطع هادی حفاظتی (PE) ارائه میدهد.
- استاندارد IEC 60364: استانداردهای بینالمللی الکتریکی که مبنای بسیاری از محاسبات فنی در سراسر جهان است.

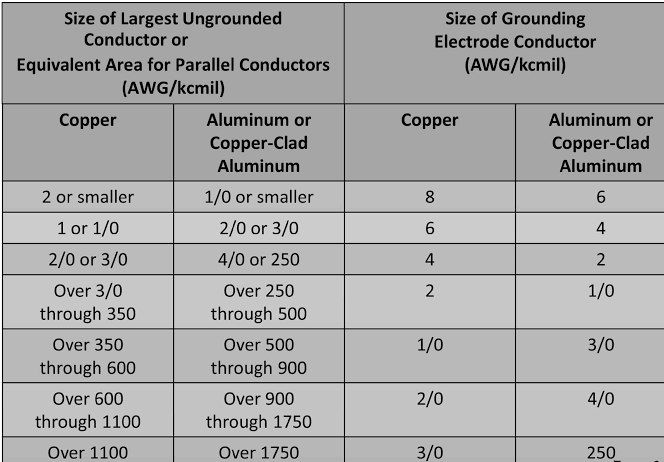

- استاندارد NEC (National Electrical Code): در پروژههای صنعتی و خاص که نیاز به ایمنی فوقالعاده دارند، از این استاندارد استفاده میشود.

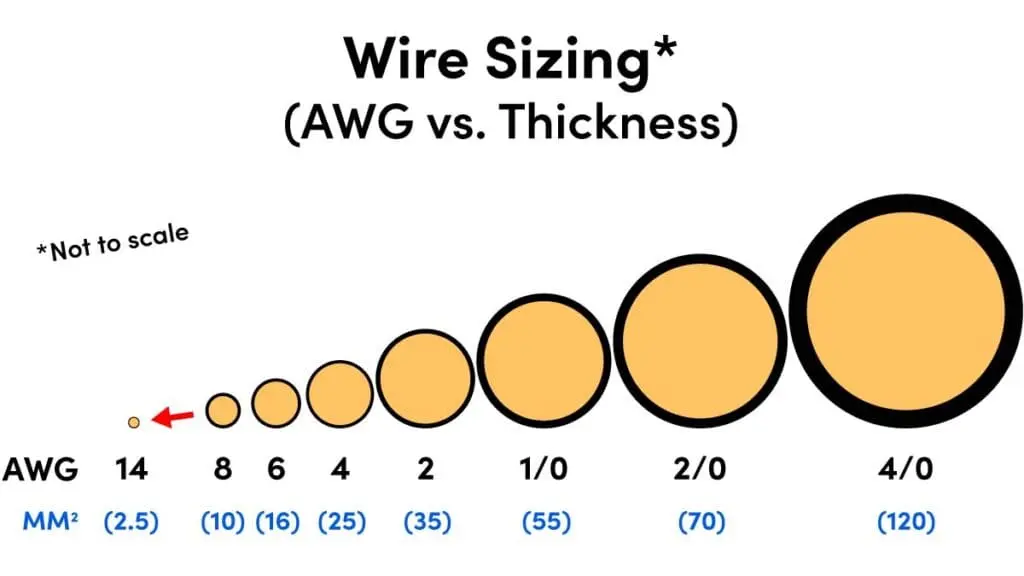

نحوه محاسبه و انتخاب سایز سیم مسی چاه ارت
انتخاب سایز سیم تنها بر اساس “تجربه” غلط است؛ بلکه باید بر اساس سطح مقطع هادیهای فاز (Line Conductors) و محاسبات مهندسی صورت گیرد. طبق مبحث ۱۳ مقررات ملی ساختمان، قاعدهای کلی برای تعیین حداقل سطح مقطع هادی ارت وجود دارد:
۱. قانون تناسب با هادی فاز
اگر سطح مقطع هادی فاز (S) باشد، سطح مقطع هادی حفاظتی (ارت) باید به شرح زیر تعیین شود:
- اگر S ≤ 16 mm² باشد: سطح مقطع ارت باید برابر با S باشد (حداقل ۲.۵ میلیمتر مربع).
- اگر 16 mm² < S ≤ 35 mm² باشد: سطح مقطع ارت باید ۱۶ میلیمتر مربع باشد.
- اگر S > 35 mm² باشد: سطح مقطع ارت باید حداقل نصف سطح مقطع فاز (S/2) باشد.
۲. در نظر گرفتن جریان اتصال کوتاه
در پروژههای صنعتی و پستهای فشار قوی، صرفاً استفاده از قانون فاز کافی نیست. باید “جریان اتصال کوتاه” (Fault Current) و “زمان قطع کلید” (Clearing Time) محاسبه شود. فرمول اصلی برای این محاسبات به شرح زیر است:
- S: سطح مقطع سیم (میلیمتر مربع)
- I: مقدار جریان اتصال کوتاه (آمپر)
- t: زمان عملکرد سیستم حفاظتی (ثانیه)
- k: ضریب ثابت مربوط به جنس هادی و دمای اولیه/نهایی (برای مس، این مقدار معمولاً بین ۱۴۳ تا ۱۷۶ در نظر گرفته میشود).
نکات کلیدی در انتخاب نوع سیم (افشان یا مفتولی؟)
بسیاری از پیمانکاران در انتخاب بین سیم مسی افشان و مفتولی دچار تردید میشوند.
- سیم مسی مفتولی (نیمهافشان): برای اتصال به صفحه مسی یا میله ارت در چاه، استفاده از سیم مفتولی مسی به دلیل مقاومت مکانیکی بالاتر و خوردگی کمتر در زیر خاک، توصیه میشود. همچنین در اتصالات جوش کدولد (Exothermic Welding)، سیمهای مفتولی عملکرد بسیار بهتری دارند.
- سیم مسی افشان: بیشتر برای سیمکشی داخلی ساختمان (همبندی) و داخل تابلوهای برق استفاده میشود.
عوامل موثر بر طول عمر سیم ارت در چاه
انتخاب سایز مناسب تنها نیمی از راه است؛ عوامل زیر میتوانند به سرعت یک سیم مسی با سایز مناسب را از بین ببرند:
- نوع خاک و مقاومت آن: در خاکهای اسیدی یا نمکی، مس به سرعت دچار اکسیداسیون میشود. استفاده از روکش قلع یا استفاده از مواد کاهنده مقاومت (مانند بنتونیت یا مواد پایه گرافیت) برای محافظت از سیم الزامی است.
- کیفیت اتصال (کابلشو و جوش): ضعیفترین نقطه سیستم ارت، محل اتصال سیم به الکترود است. همیشه از اتصالات جوش کدولد استفاده کنید تا مقاومت الکتریکی در محل اتصال به حداقل برسد.
- خلوص مس: حتماً از سیمهایی با مس با خلوص بالا استفاده کنید. سیمهای ناخالص در برابر خوردگی در زیر زمین بسیار ضعیف هستند.
چکلیست نهایی برای خرید سیم ارت
قبل از خرید و نصب، حتماً این موارد را بررسی کنید:
- آیا سایز سیم با سطح مقطع کابل اصلی ساختمان تناسب دارد؟
- آیا محیط نصب (چاه ارت) نیاز به سیم مفتولی دارد یا افشان؟
- آیا سیم دارای تاییدیه استاندارد و نشان کنترل کیفیت است؟
- آیا محاسبه جریان اتصال کوتاه برای محیط صنعتی انجام شده است؟
نتیجهگیری
انتخاب سایز مناسب سیم مسی برای چاه ارت، فراتر از یک خرید ساده است؛ این یک محاسبه مهندسی است که امنیت جانی ساکنین و تجهیزات گرانقیمت شما را تضمین میکند. رعایت مبحث ۱۳ مقررات ملی ساختمان و استفاده از متریال مرغوب، کلید دستیابی به یک سیستم ارتینگ پایدار است.
اگر برای پروژه خود نیاز به محاسبات دقیقتر یا انتخاب بین برندهای مختلف سیم مسی دارید، توصیه میشود حتماً با یک مهندس ناظر برق مشورت کنید تا بر اساس نقشه الکتریکی ساختمان، سایز نهایی تایید گردد.
